Ciri dan aplikasi utama
Injap rama -rama pengudaraan perlombongan MFD digunakan terutamanya dalam sistem saluran paip seperti pengudaraan lombong arang batu, penyingkiran habuk, dan kejuruteraan perlindungan alam sekitar untuk mengawal dan memotong aliran media gas dalam saluran paip mengikut isyarat yang berbeza; Ia mempunyai ciri -ciri struktur yang munasabah, rintangan kerosakan, rintangan aliran rendah, kebocoran minimum, operasi mudah, dan hayat perkhidmatan yang panjang.
Klasifikasi dan Parameter
Injap rama -rama pengudaraan perlombongan diklasifikasikan dengan jenis kawalan, termasuk injap rama -rama pengudaraan elektrik dan injap rama -rama pengudaraan pneumatik,
1) Terdapat dua jenis injap rama -rama pengudaraan elektrik untuk perlombongan: jenis perpecahan dan jenis bersepadu
*Setelah digunakan bersempena dengan kotak kawalan Kawalan Peranti Elektrik Injap L.etupan KXBC, injap rama-rama pengudaraan elektrik jenis split boleh disambungkan ke sistem DCS
Merealisasikan kawalan automatik saluran paip gas;
*Injap rama -rama pengudaraan elektrik bersepadu dilengkapi dengan sistem kawalan, yang boleh dihidupkan dan dimatikan atau jauh dari badan untuk mencapai penukaran atau pelarasan jauh
Kawalan tanpa memerlukan kotak kawalan berasingan.
*Modbus, Profbus dan komunikasi bas lain boleh dikonfigurasikan, dengan 485 antara muka bas untuk mencapai komunikasi data.
*Prestasi utama dan parameter injap rama -rama pengudaraan elektrik:
Model injap rama -rama berventilasi elektrik | MFD9B41W |
Dn (mm) | DN100 ~ 4000 |
Sederhana dan suhu | Udara, campuran gas yang mengandungi gas; ≤300 ℃ |
Tekanan nominal (MPA) | PN0.1MPA |
Kadar kebocoran | ≤1% |
Voltan | 380/660V |

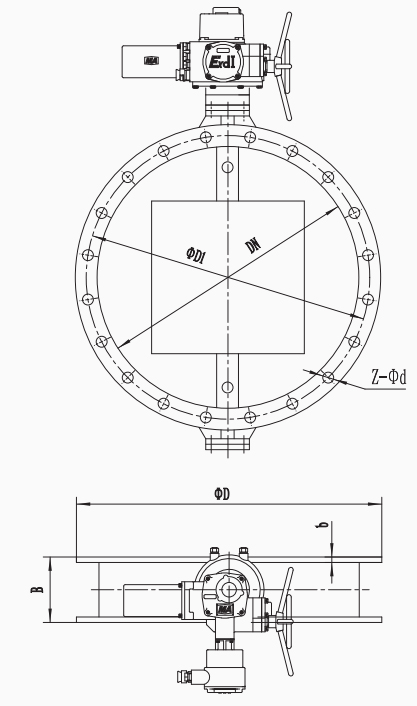

Rajah skema struktur
Klasifikasi dan Parameter

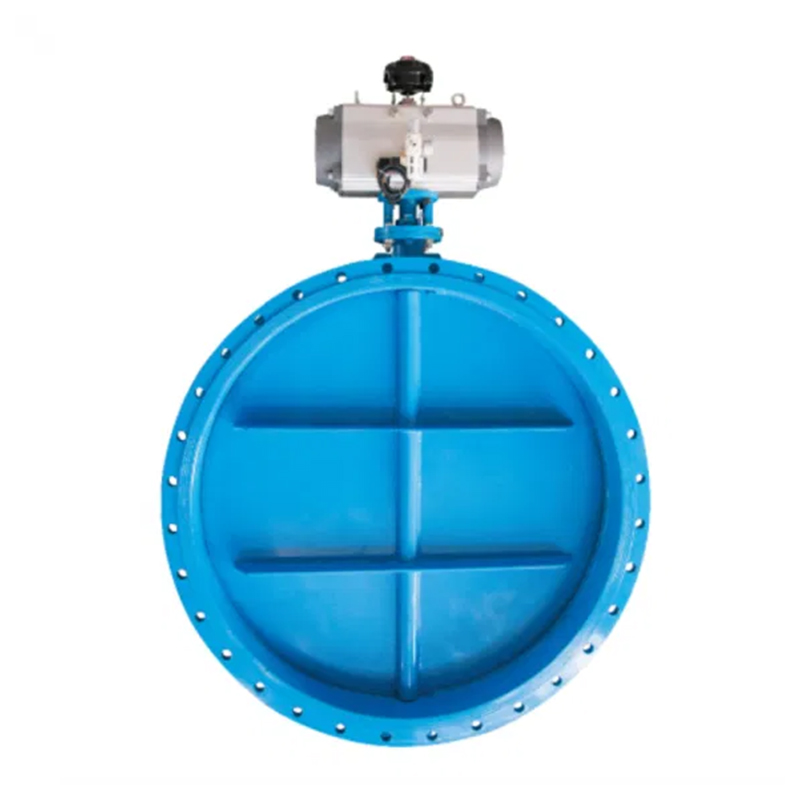

Injap rama -rama ventilasi pneumatik perlombongan digunakan untuk saluran paip pengudaraan yang memerlukan pembukaan dan penutupan cepat, dan dapat mencapai kawalan pemindahan atau penyesuaian jauh cepat.
*Prestasi utama dan parameter injap rama -rama pengudaraan pneumatik.
Model injap rama -rama berventilasi pneumatik | MFD6B41W |
DN (mm) | DN100 ~ 4000 |
Sederhana dan suhu | Udara, campuran gas yang mengandungi gas; ≤300 ℃ |
Tekanan nominal (MPA) | 0.01 (tekanan ujian 0.02) |
Kadar kebocoran | ≤1% |
Injap rama -rama pengudaraan pneumatik boleh didapati dalam bentuk kawalan | Bertindak dua kali, bertindak tunggal |
Fungsi pilihan rama -rama ventilasi pneumatik | Jenis Beralih, Mengatur Jenis |
Voltan solenoid/kedudukan | AC24V, DC24V, AC110V, AC220V |
Tekanan udara termampat | 2bar ~ 8bar |
Rajah skema struktur
Jadual pemilihan untuk saiz sambungan dan alat elektrik injap ledakan ledakan pertambangan yang berkaitan
Dimensi utama injap | Parameter utama perlombongan Jenis letupan/perlombongan letupan-bukti peranti elektrik bersepadu | ||||||
DN | L | D | D1 | n-φd | Injap ledakan perlumbaan perlombongan Model peranti elektrik | Voltan (v) | Kuasa (kw) |
500 | 220 | 645 | 600 | 20-22 | QB/QBY30 | 380/660 | 0.18 |
600 | 220 | 755 | 705 | 20-26 | QB/QBY40 | 380/660 | 0.18 |
700 | 240 | 860 | 810 | 24-26 | QB/QBY60 | 380/660 | 0.18 |
800 | 240 | 975 | 920 | 24-30 | QB/QBY60 | 380/660 | 0.18 |
900 | 260 | 1075 | 1020 | 24-30 | QB/QBY90 | 380/660 | 0.25 |
1000 | 260 | 1175 | 1120 | 28-30 | QB/QBY90 | 380/660 | 0.25 |
1100 | 260 | 1275 | 1220 | 28-30 | QB/QBY90 | 380/660 | 0.25 |
1200 | 280 | 1375 | 1320 | 32-30 | QB/QBY120 | 380/660 | 0.37 |
1300 | 280 | 1475 | 1420 | 32-30 | ZB/ZBY15 | 380/660 | 0.37 |
1400 | 300 | 1575 | 1520 | 36-30 | ZB/ZBY15 | 380/660 | 0.37 |
1500 | 300 | 1690 | 1630 | 36-30 | ZB/ZBY15 | 380/660 | 0.37 |
1600 | 320 | 1790 | 1730 | 40-30 | ZB/ZBY15 | 380/660 | 0.37 |
1700 | 320 | 1890 | 1830 | 40-30 | ZB/ZBY20 | 380/660 | 0.55 |
1800 | 340 | 1990 | 1930 | 44-30 | ZB/ZBY20 | 380/660 | 0.55 |
1900 | 340 | 2090 | 2030 | 48-30 | ZB/ZBY20 | 380/660 | 0.55 |
2000 | 360 | 2190 | 2130 | 48-30 | ZB/ZBY20 | 380/660 | 0.55 |
2100 | 360 | 2290 | 2230 | 52-33 | ZB/ZBY30 | 380/660 | 0.75 |
2200 | 380 | 2405 | 2340 | 52-33 | ZB/ZBY30 | 380/660 | 0.75 |
2300 | 380 | 2505 | 2440 | 56-33 | ZB/ZBY30 | 380/660 | 0.75 |
2400 | 400 | 2605 | 2540 | 56-33 | ZB/ZBY30 | 380/660 | 0.75 |
2500 | 400 | 2706 | 2640 | 60-33 | ZB/ZBY30 | 380/660 | 0.75 |
2600 | 420 | 2805 | 2740 | 60-33 | ZB/ZBY45 | 380/660 | 1.1 |
2800 | 440 | 3030 | 2960 | 64-36 | ZB/ZBY45 | 380/660 | 1.1 |
3000 | 460 | 3230 | 3160 | 68-36 | ZB/ZBY45 | 380/660 | 1.1 |
3200 | 480 | 3430 | 3360 | 72-36 | ZB/ZBY45 | 380/660 | 1.1 |
3400 | 500 | 3630 | 3560 | 76-36 | ZB/ZBY45 | 380/660 | 1.1 |
3600 | 520 | 3840 | 3770 | 80-36 | ZB/ZBY45 | 380/660 | 1.1 |
3800 | 540 | 4045 | 3970 | 80-39 | ZB/ZBY60 | 380/660 | 1.5 |
4000 | 560 | 4245 | 4170 | 84-39 | ZB/ZBY60 | 380/660 | 1.5 |
