Gambaran Keseluruhan

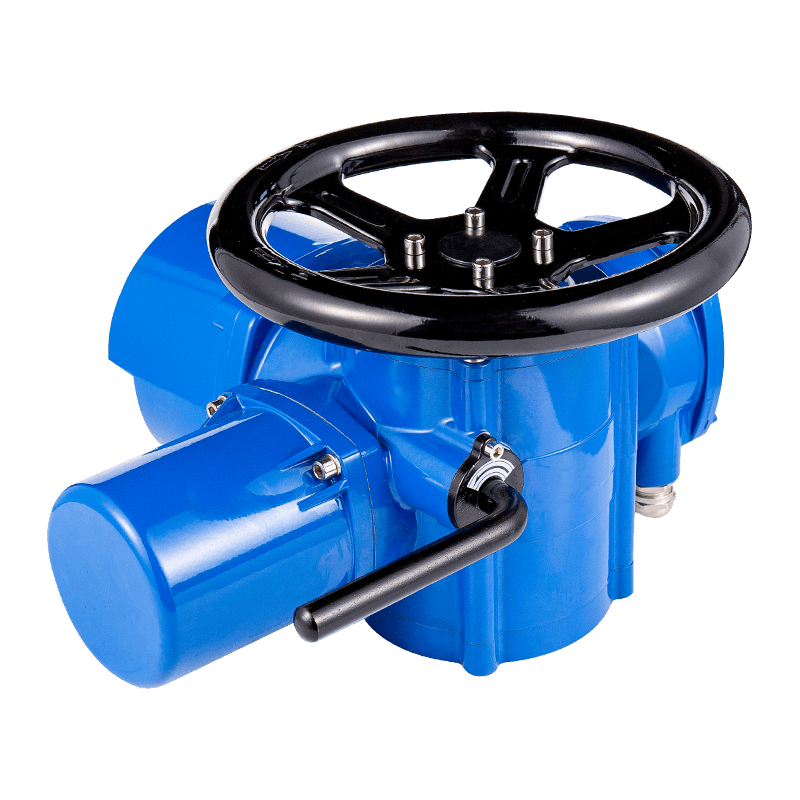

ZL.. Series Multi-Turn Valve Electric Actuator adalah struktur yang lebih baik dan sempurna berdasarkan produk matang asal, dengan prestasi perlindungan yang dioptimumkan dan komponen utama. Ia adalah peranti memandu yang menyedari pembukaan pintar, penutupan dan mengawal selia injap. Siri penggerak ini mempunyai ciri -ciri fungsi penuh, prestasi yang boleh dipercayai, sistem kawalan lanjutan, saiz kecil, ringan, penggunaan mudah dan penyelenggaraan, dll.
Penggerak siri ZL sesuai untuk injap dengan gerakan linear pembukaan dan penutupan bahagian, seperti injap pintu, injap berhenti, injap diafragma, injap pelocok, injap memintas, pintu sluice, dan lain -lain. . Apabila dipadankan dengan kotak turbin, mereka boleh digunakan untuk injap bola, injap rama -rama dan peredam, dan lain -lain. Mereka boleh melakukan kawalan tempatan, kawalan jauh dan kawalan automatik pada injap, dan digunakan secara meluas dalam industri seperti elektrik, metalurgi, petroleum, bahan kimia Industri, farmaseutikal, perkhidmatan air, dan pengairan pertanian.

Klasifikasi

Jenis Asas, Jenis Pintar, Jenis Asas Letupan-Proof, Jenis Pintar Letupan-Proof.

Persekitaran kerja dan keadaan teknikal utama

(1) Bekalan Kuasa: Tiga fasa AC380V, 50Hz;
Bekalan Kuasa Pilihan: Tiga fasa AC400V, 415V, 660V (50Hz, 60Hz)
Fasa tunggal AC220V, 110V (50Hz, 60Hz)
DC24V, 48V, 84V
(2) suhu ambien: -20ºC ~ 60ºC; Suhu pilihan: -40ºC ~ 70ºC
(3) Kelembapan relatif: Tidak lebih daripada 95% (pada 25 ° C)
(4) Persekitaran Kerja: Jenis biasa digunakan di tempat -tempat tanpa media mudah terbakar, letupan dan sangat menghakis; Jenis flameproof (exdiibt4) digunakan dalam persekitaran IIA,
Campuran gas letupan kelas IIB, kumpulan T1-T4
(5) Tahap Perlindungan: IP65, IP67 (IP68 untuk pesanan khas)
(6) Motor adalah jenis tugas pendek: masa operasi yang dinilai adalah 10 minit (15-30 minit untuk pesanan khas), dan penebat kelas F.
(7) Lapisan anti-karat: Serbuk plastik epoksi anti-karat suhu tinggi
(8) Ciri -ciri fungsi utama penggerak elektrik pintar
Reka bentuk mekatronik, saiz kecil dan ringan
Ia mengamalkan cip bersepadu digital, dengan fungsi yang kuat dan ketepatan yang tinggi.
Dengan reka bentuk yang tidak mengganggu, tetapan parameter dan debugging boleh dilakukan melalui tombol atau kawalan jauh inframerah tanpa membuka penutup kotak. Operasi ini mudah dan pantas, dan pengedap lebih tinggi.
Anjakan strok mengamalkan pengekod mutlak, kedudukan injap tidak akan hilang, keupayaan anti-interferensi adalah kuat, ketepatannya lebih tinggi, dan kehidupan perkhidmatan panjang.
Sari kata LCD boleh didapati dalam bahasa Cina atau Bahasa Inggeris.
Ia mempunyai fungsi seperti perlindungan had perjalanan, perlindungan tork, penggera gerai, perlindungan terlalu panas, perlindungan kegagalan isyarat, perlindungan kehilangan fasa kuasa, dan pengenalan dan pembetulan urutan fasa automatik.
Jenis pintar termasuk jenis suis pintar, jenis pelarasan pintar, dan jenis pintar canggih.
(9) Isyarat input jenis suis pintar: Pulse 24VDC atau isyarat tahap.
Isyarat Output: Output Relay, Kapasiti Hubungi Kapasiti: 5A, 250VAC, 5A, 30VDC.
Isyarat analog kedudukan output: 4-20mA
Peraturan Pintar Input Analog Input: 4-20mA
Isyarat output analog: 4-20mA
Tukar isyarat input: Pulse atau isyarat tahap 24VDC.
Menukar isyarat output: output relay, kenalan kapasiti dinilai: 5A, 250VAC, 5A, 30VDC.
Kesalahan asas: ≤1
Jenis pintar canggih boleh menyokong perlindungan kecemasan ESD, komunikasi bas, bluetooth, kawalan tanpa wayar dan fungsi lain.

Spesifikasi model dan parameter prestasi

Model	Tork nominal (nm)	Kelajuan Output (R/Min)	Revolusi aci output (giliran)	Kuasa Motor (KW)	Nisbah kelajuan manual	Diameter batang maksimum (mm)	Berat rujukan (kg)
Zl5	50	18	180	0.12	1: 1	30	20
ZL10	100	18	180	0.18	1: 1	30	20
		24	180	0.25	1: 1	30	20
		36	180	0.37	1: 1	30	20
		48	180	0.55	1: 1	30	20
ZL15	150	18	180	0.25	1: 1	30	20
		24	180	0.37	1: 1	30	20
		36	180	0.55	1: 1	30	20
		48	180	0.75	1: 1	30	20
ZL20	200	18	180	0.37	1: 1	40	29
		24	180	0.55	1: 1	40	30
		36	180	0.75	1: 1	40	34
		48	180	1.1	1: 1	40	35
Zl30	300	18	180	0.55	1: 1	40	30
		24	180	0.75	1: 1	40	34
		36	180	1.1	1: 1	40	35
		48	180	1.5	1: 1	40	35
ZL45	450	18	1300	0.75	1: 1	50	45
		24	1300	1.1	1: 1	50	45
		36	1300	1.5	1: 1	50	45
		48	1300	2.2	1: 1	50	45
ZL60	600	18	1300	1.1	1: 1	50	45
		24	1300	1.5	1: 1	50	45
		36	1300	2.2	1: 1	50	45
		48	1300	3	1: 1	50	45
ZL90	900	18	5500	1.5	1: 4	60	62
		24	5500	2.2	1: 4	60	62
		36	5500	3	1: 4	60	62
		48	5500	4	1: 4	60	62
ZL120	1200	18	5500	2.2	1: 4	60	63
		24	5500	3	1: 4	60	63
		36	5500	4	1: 4	60	63
		48	5500	5	1: 4	60	63

Nota: Parameter di atas adalah untuk bekalan biasa. Jika anda mempunyai keperluan khas, sila nyatakan jualan kami semasa membuat pesanan.

Dimensi penggerak elektrik zl

Model	L	L1	H	H1	F	F (Model Pintar)	D
ZL 05-15	430	252	230	97	159	227	298
ZL 20-30	443	252	250	97	159	227	298
ZL 45-60	520	330	300	150	250	318	395
ZL 90-120	670	460	430	270	450	518	550

Struktur flange dan dimensi sambungan

Dimensi antara muka penggerak ZL (jenis tork)

Model penggerak	Model Flange	Butiran Saiz Antara Muka Output Penggerak (Jenis Tork JB 292 0)
Model penggerak	Model Flange	D	D1	D2	d1	d2	nd	b	Arah lubang skru	h	H1	H2
Z L 05 Z L 10 Z L 15	2	115	95	75	26	39	4-m8	20	45 °	6	2	5
Z L 05 Z L 10 Z L 15	2	145	120	90	30	45	4-m10	20	45 °	8	2	5
ZL20 ZL30	3	145	120	90	30	45	4-m10	20	45 °	8	2	5
ZL20 ZL30	3	185	160	125	42	58	4-M12	20	45 °	10	2	5
Z L 45 Z L 60	4	225	195	150	52	68	4-M16	27	45 °	12	2	5
Z L 90 Z L 120	5	225	195	150	52	68	4-M16	27	45 °	12	2	5
Z L 90 Z L 120	5	275	235	180	62	80	4-m20	40	45 °	14	2	5

Dimensi Antara Muka Penggerak ZL (jenis tujah)

Model penggerak	Model Flange	Butiran Saiz Antara Muka Output Penggerak (jenis tujahan GB12222)
Model penggerak	Model Flange	D	D1	D2	D1 Thread Trapezoid (Max)	nd	b	Arah lubang skru	h	L
ZL05 / ZL10 / Z15	F10	125	102	70	TR28	4-m10	16	45 °	3	40
ZL20 / ZL30	F14	175	140	100	TR36	4-M16	25	45 °	4	55
ZL45 / ZL60	F16	210	165	130	TR44	4-m20	35	45 °	5	70
ZL90 /ZL120	F25	300	254	200	TR60	8-M16	30	22.5 ° 3	4	90
