Ciri dan aplikasi utama
Dengan peningkatan tahap automasi lombong arang batu, injap manual sukar untuk menyesuaikan diri dengan keperluan pembangunan moden, dan injap elektrik digunakan secara meluas dalam lombong yang baru direka atau pengubahsuaian lombong lama. Peranti elektrik injap ledakan perlombongan syarikat kami dibangunkan khas untuk meningkatkan sistem automasi injap lombong arang batu, dan Kotak Kawalan Peranti Elektrik Letupan KXBC adalah produk kawalan yang dipadankan dengan peranti elektrik injap ledakan perlombongan.
Kotak Kawalan Peranti Elektrik Letupan KXBC Mining-Proof-Proof mempunyai fungsi menyambung dengan antara muka sistem DCS, menjadikan aplikasi kotak kawalan dalam sistem automasi lebih luas dan boleh dipercayai. Atas dasar ini, kotak kawalan mempunyai fungsi seperti perlindungan litar pintas, perlindungan beban, perlindungan undervoltage, perlindungan kebocoran, perlindungan tork, perlindungan kegagalan fasa, dan pembetulan automatik pengenalan urutan fasa. Ia juga mempunyai fungsi menukar untuk kawalan strok dan kawalan jauh/tempatan, menjadikan fungsi praktikalnya lebih lengkap.
Reka bentuk luaran Kotak Kawalan Peranti Ledakan Kekosan KXBC-Bukti KXBC bukan sahaja memastikan prestasi letupan-bukti, tetapi juga mempunyai fungsi interlocking mekanikal dan elektrik untuk mencegah salah operasi, menjadikan peralatan itu selamat dan boleh dipercayai untuk digunakan. Atas dasar ini, untuk memantau operasi peralatan, produk ini juga menetapkan pelbagai petunjuk pemantauan operasi, seperti penunjuk kuasa, penunjuk pembukaan injap, penunjuk penutup injap, penunjuk tork, penunjuk kesalahan, dan paparan pembukaan kedudukan injap.
Kaedah perwakilan model
Keadaan kerja dan persekitaran kerja
| keadaan kerja | Voltan bekalan | 380V/660V 50Hz |
| Voltan kawalan | AC36V 、 AC24V; DC24V | |
| Penilaian semasa | 9 ～ 15a | |
| Persekitaran kerja | Suhu ambien | -20 ℃ ~ 40 ℃ |
| kelembapan relatif | ≤ 95% (pada 25 ° C) | |
| Gunakan persekitaran | Dalam lombong arang batu yang mengandungi gas letupan dan berbahaya debu metana dan arang batu (kecuali untuk wajah perlombongan); Di tempat -tempat di mana tidak ada getaran yang signifikan dan getaran kejutan; Kecenderungan ke pemasangan satah mendatar tidak melebihi 15 °. | |
| Tanda-tanda letupan-bukti | Exd i mb | |
Standard Reka Bentuk dan Pembuatan untuk Kotak Kawalan Peranti Elektrik Kekejal Kxbc Series Mining Series
| Q/3204CN002-2011 | Keadaan Teknikal untuk Kotak Kawalan Peranti Elektrik Valve Flameproof Mine | |
| GB3836.1-2010 | Peralatan elektrik untuk atmosfera letupan Bahagian 1: Keperluan umum | |
| GB3836.2-2010 | Peralatan elektrik untuk atmosfera letupan Bahagian 2: jenis flameproof "D" | |
| GB3836.3-2010 | Peralatan elektrik untuk atmosfera letupan Bahagian 3: Peralatan yang dilindungi oleh peningkatan jenis keselamatan "E" | |
Prestasi Teknikal Kotak Kawalan
1. Kotak kawalan mempunyai pelbagai fungsi perlindungan seperti litar pintas, kegagalan fasa, beban, dll.
2. Terdapat butang berhenti suis, suis di tempat/jauh, pembukaan injap paparan LCD dan suis output status di tempat isyarat, isyarat kesalahan, isyarat kawalan jauh, dan isyarat maklum balas kedudukan injap 4-20mA ke kotak kawalan jauh.
3. Tahap Isyarat (DC): 5V, 24V
4. Impedans output ≤ 700 Ω
5. Output isyarat maksimum semasa dc36 ma
6. Selepas arah putaran motor ditentukan, urutan fasa bekalan kuasa tiga fasa boleh diperbetulkan secara automatik, dan pengguna secara bebas boleh menyambung ke bekalan kuasa tiga fasa kotak kawalan elektrik.
7. Mod kawalan boleh dipilih oleh suis DIP:
(1) Mod Kawalan Konvensional: Mod Jog; Atau mengekalkan jalan.
(2) dua mod kawalan baris: dengan isyarat pada/tanpa isyarat; Atau mungkin terdapat halangan atau tiada halangan,
8. Mengadopsi struktur pintu pembukaan cepat dan struktur litar dalaman modular, ia adalah mudah untuk penyelenggaraan dan pembaikan di tapak.
9. boleh dihubungkan dengan pelbagai sistem kawalan diri:
(1) Sediakan kenalan kering oleh pengguna dan gunakan bekalan kuasa 24 VDC pada modul.
(2) Pengguna menyediakan bekalan kuasa 24VDC, dan pada masa ini, tiang negatif bekalan kuasa VDC 24 pengguna disambungkan selari dengan tiang negatif bekalan kuasa modul. Tiang positif bekalan kuasa disambungkan
Dengan memasukkan setiap hujung fungsi modul, pelbagai fungsi kawalan dapat dicapai.
10. Kedua-dua isyarat input dan output secara optik diasingkan, dengan keupayaan anti-interference yang kuat.
11. Pembukaan injap, penutupan, interlocking elektronik, dan interlocking mekanikal memastikan bahawa penghubung AC yang terbuka dan tertutup tidak dapat ditutup secara serentak.
Nilai perlindungan undervoltage adalah negatif 15% daripada voltan yang diberi nilai.
13. Ia boleh dikonfigurasikan untuk komunikasi bas seperti Modbus dan Profibus, dengan antara muka bas 485 untuk mencapai komunikasi data.
Kawalan Kotak Struktur dan Dimensi Luaran Kotak Kotak

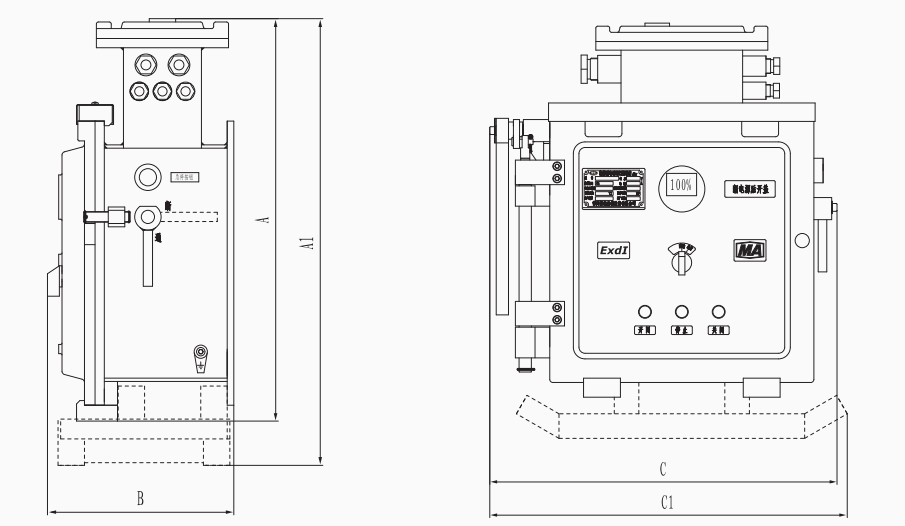

Satu kawalan, satu lukisan garis besar
| Jenis | A (tinggi) | A1 | B (lebar) | C (panjang) | C1 | Dimensi pemasangan (ketinggian panjang x) | Lubang pemasangan |
| Dinding dipasang | 610 | / | 280 | 565 | / | 180 × 400 | 4-φ12 |
| Sled Style3 | / | 675 | 280 | / | 580 | / | / |
