Ciri dan aplikasi utama

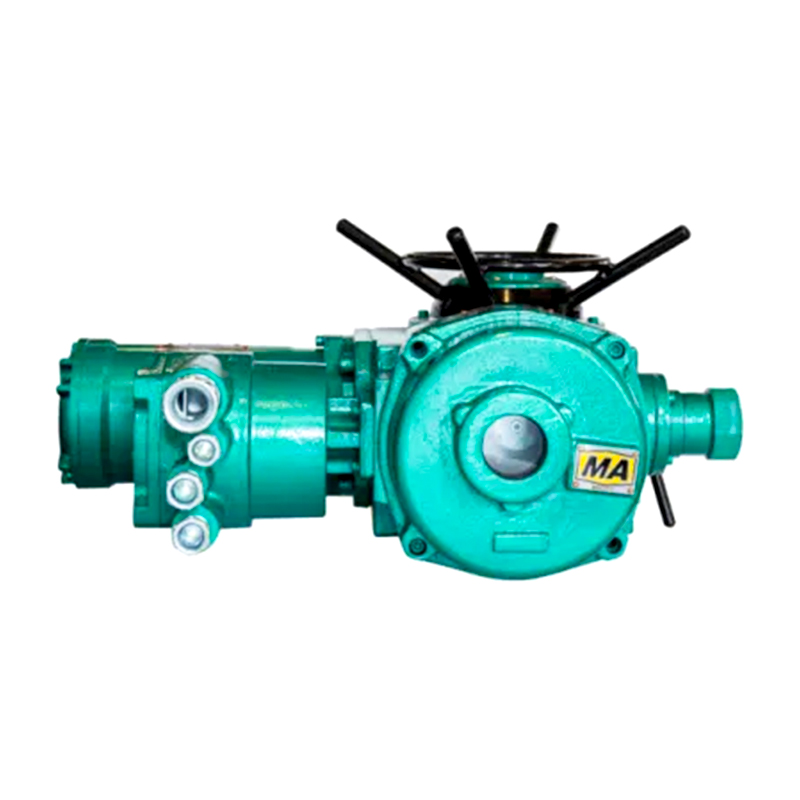

Peranti elektrik injap ledakan perlombongan Siri ZB direka khas dan dihasilkan untuk keadaan penggunaan di lombong arang batu. Injap yang sesuai untuk gerakan linear plat injap, seperti injap pintu, injap pengedaran, dan pintu air; Setelah menambah kotak gear pengurangan dua peringkat, ia juga boleh digunakan untuk injap dengan putaran 90 darjah plat injap, seperti injap rama-rama, peredam, dan lain-lain. , ia boleh dihubungkan dengan sistem DCS untuk mencapai kawalan automasi.
Standard Reka Bentuk dan Pembuatan untuk Peranti Elektrik Valve Ledakan Siri ZB Siri
Q/3204CN001-2011 | Keadaan Teknikal untuk Peranti Elektrik Valve Flameproof Mine |
GB3836.1-2010 | Peralatan elektrik untuk atmosfera letupan Bahagian 1: Keperluan umum |
GB3836.2-2010 | Peralatan elektrik untuk atmosfera letupan Bahagian 2: jenis flameproof "D" |
Jadual garis besar dan dimensi
Model | H | H1 | L1 | L2 | F | Φd |
ZB10/ZB15/ZB20/ZB30 | 320 | 130 | 200 | 295-400 | 320 | 350 |
ZB45/ZB60 | 415 | 195 | 280 | 395-545 | 395 | 470 |
ZB90/ZB120 | 455 | 195 | 285 | 412-565 | 430 | 500 |
ZB180/ZB250/ZB350 | 585 | 250 | 320 | 475-700 | 480 | 320 |
Spesifikasi Model ZB/ZBY dan Parameter Prestasi Utama
Spesifikasi model | Tork nominal (N · m) | Diameter batang maksimum (mm) | Jumlah giliran maksimum (bertukar) | Nisbah kelajuan manual | Kelajuan output (r/min) | Kuasa motor (kw) | Arus motor (A) | Berat rujukan (Kg) | |
660v | 380v | ||||||||
ZB/ZBY10 | 100 | 28 | 400 | 1: 1 | 24 | 0.25 | 0.75 | 1.3 | 64 |
ZB/ZBY15 | 150 | 28 | 400 | 1: 1 | 24 | 0.37 | 0.92 | 1.6 | 65 |
ZB/ZBY20 | 200 | 40 | 400 | 1: 1 | 24 | 0.55 | 1.4 | 2.4 | 67 |
ZB/ZBY30 | 300 | 40 | 400 | 1: 1 | 24 | 0.75 | 1.8 | 3.0 | 69 |
ZB/ZBY45 | 450 | 48 | 400 | 1: 1 | 24 | 1.1 | 1.9 | 3.4 | 114 |
ZB/ZBY60 | 600 | 48 | 400 | 1: 1 | 24 | 1.5 | 2.6 | 4.5 | 120 |
ZB/ZBY90 | 900 | 60 | 400 | 1: 1 | 24 | 2.2 | 3.8 | 6.5 | 144 |
ZB/ZBY120 | 1200 | 60 | 400 | 1: 1 | 24 | 3 | 4.7 | 8.2 | 147 |
ZB180 | 1800 | 70 | 400 | 22.5: 1 | 24 | 5.5 | 7.5 | 13 | 264 |
ZB250 | 2500 | 70 | 400 | 22.5: 1 | 24 | 7.5 | 9.5 | 16.5 | 269 |
ZB350 | 3500 | 75 | 400 | 22.5: 1 | 24 | 11 | 12.1 | 21 | 275 |
Nota: Kelajuan lain boleh disediakan untuk memenuhi keperluan pengguna.
Rajah skematik struktur dan dimensi sambungan Zb/Zby dan injap
Model | Jenis tork JB2920 | |||||||||||
Nombor bebibir | D | D1 | D2 (H9) | H1 | f | h | d1 | d2 | d | n | α | |
ZB/ZBY10/15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45 ° |
ZB/ZBY20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
ZB/ZBY45/60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | Φ18 | |||
ZB/ZBY90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | Φ22 | ||||
ZB180/250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | Φ26 | ||
ZB350 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | Φ22 | 8 | 22.5 ° 3 |
