Pengenalan ringkas

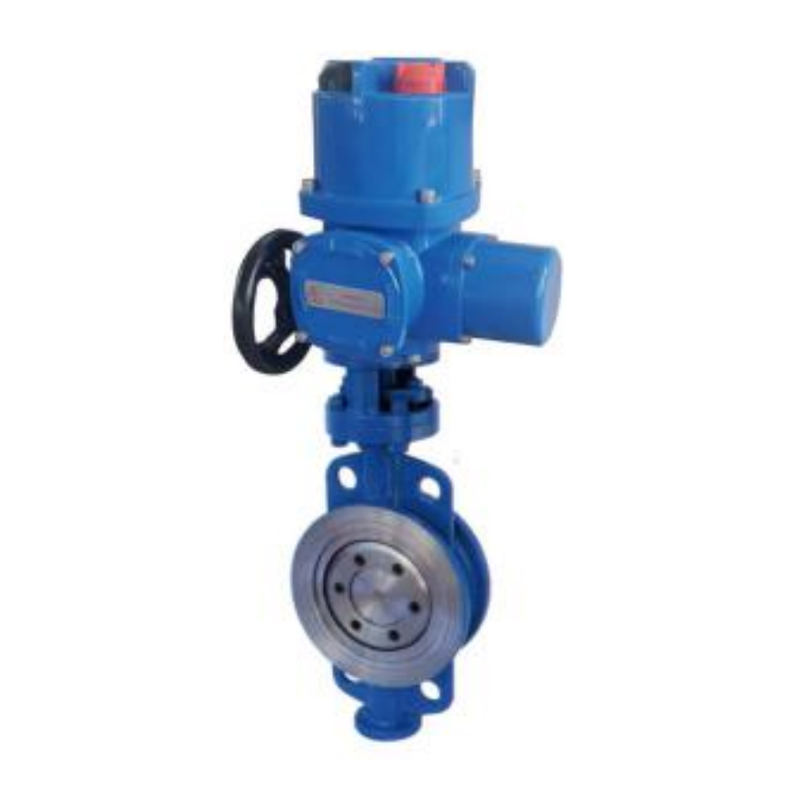

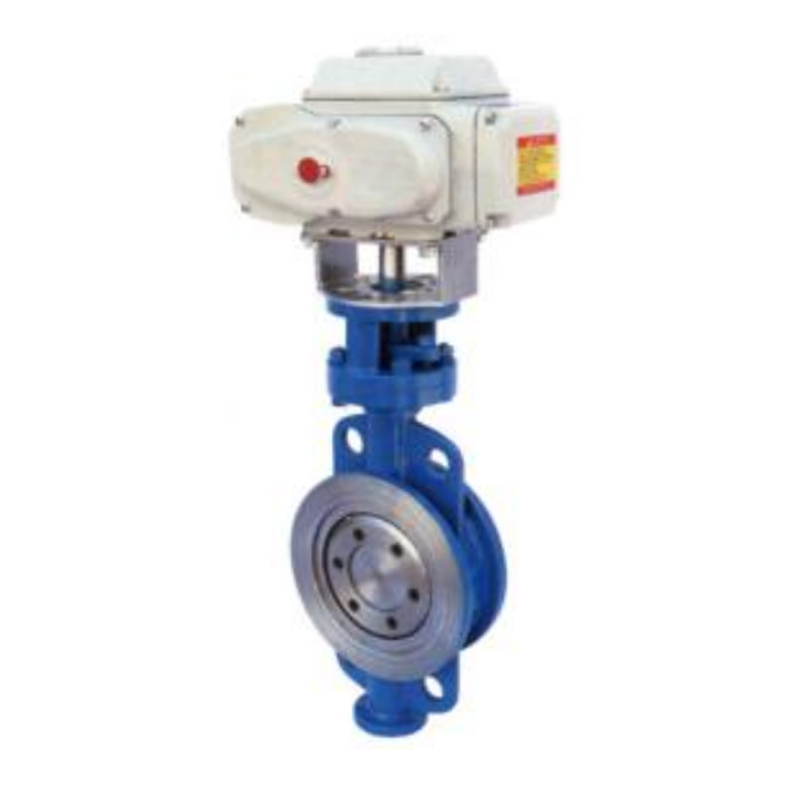

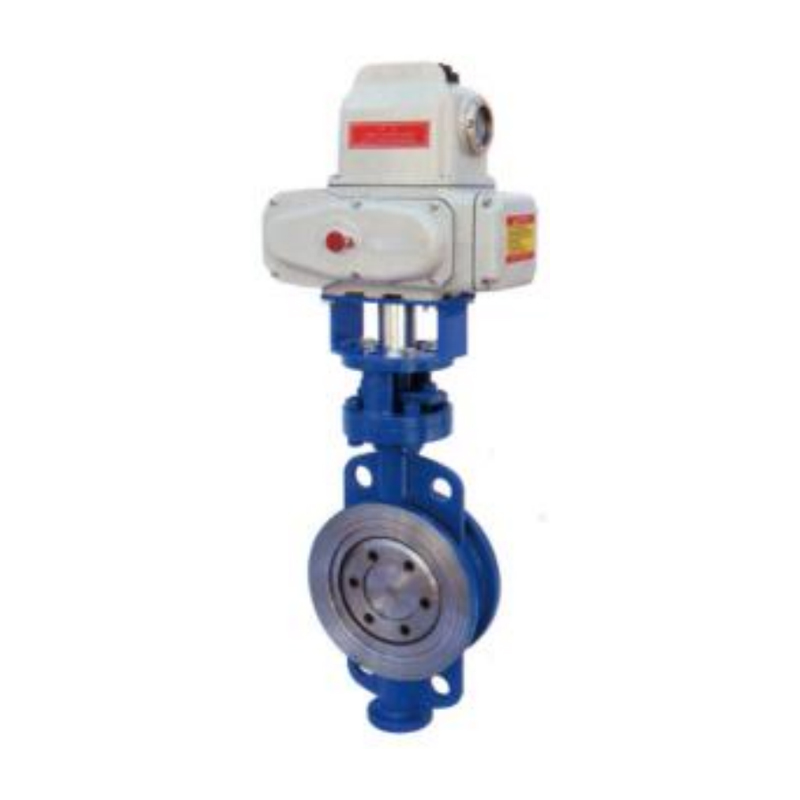

Injap rama -rama meterai keras D971H mengamalkan tiga reka bentuk struktur meterai keras eksentrik. Selepas pengiraan yang ketat, cincin pengedap berbentuk "U" - tidak mempunyai geseran dengan plat rama -rama, menyelesaikan masalah injap rama -rama eksentrik tradisional yang masih mempunyai geseran hubungan gelongsor pada permukaan pengedap pada saat pembukaan dan ditutup dari 0 hingga 10 darjah . Ia mencapai kesan pemisahan permukaan pengedap plat rama -rama pada saat pembukaan dan pengedap pada saat penutupan, dan memanjangkan hayat perkhidmatan dan mencapai prestasi pengedap yang baik.
Permukaan pengedap plat cakera diperbuat daripada kimpalan berasaskan kobalt emas yang keras, yang tahan haus. Plat cakera bersaiz besar mengamalkan struktur bingkai dengan kekuatan yang tinggi, kawasan overcurrent yang besar, dan rintangan aliran rendah. Struktur uniknya membolehkan "suis" disiapkan dengan hanya berputar batang injap 90 °. Oleh itu, injap rama -rama yang ditutup keras elektrik digunakan secara meluas dalam saluran paip untuk media menghakis seperti metalurgi, elektrik, petroleum, kimia, udara, gas, gas mudah terbakar, dan bekalan air dan saliran dengan suhu sederhana ≤ 425 ℃, sebagai peranti yang baik untuk mengawal selia mengalir dan memotong cecair. Produk ini mematuhi piawaian ujian tekanan injap GB/T13927-92.
Parameter teknikal
Ciri Pilihan Penggerak Elektrik | Bertukar, penting, menyesuaikan, pintar |
Penggerak elektrik boleh didapati dalam pelbagai model | Q, DQ, QM, QC, AKQ Seri |
Voltan | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
Diameter nominal | Dn50mm ~ DN1200mm |
Tekanan nominal | PN1.0MPA-PN2.5MPA |
Suhu yang berkenaan | -30 ~ 425 ℃ |
Sambungan | Jenis pengapit pasangan |
Bahan badan | Keluli karbon, keluli tahan karat |
Bahan cakera | Keluli karbon, keluli tahan karat, keluli aloi, dan lain -lain |
L..apisan tempat duduk | Tungsten Carbide, Tungsten Carbide, Alloy Nikel, Komposit Grafit, PTFE |
Media yang berkenaan | Air, stim, minyak, media yang lemah menghakis, dll |

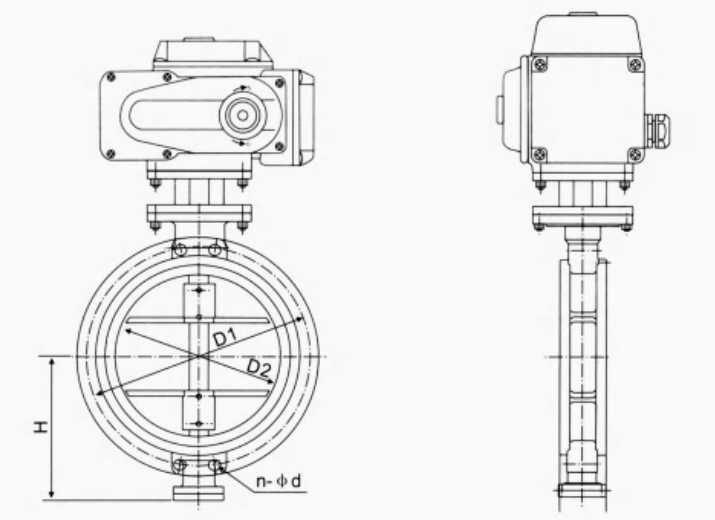

Jadual dimensi utama
DN (mm) | 1.0mpa | 1.6mpa | ||||||||
L | H | D1 | D2 | n-φd | L | H | D1 | D2 | n-φd | |
40 | 33 | 76 | 110 | 85 | 4-φ18 | 33 | 76 | 110 | 85 | 4-φ18 |
50 | 43 | 85 | 125 | 100 | 4-φ18 | 43 | 85 | 125 | 100 | 4-φ18 |
65 | 46 | 95 | 145 | 120 | 4-φ18 | 46 | 95 | 145 | 120 | 4-φ18 |
80 | 49 | 110 | 160 | 135 | 4-φ18 | 64 | 110 | 160 | 135 | 8-φ18 |
100 | 56 | 122 | 180 | 155 | 8-φ18 | 64 | 122 | 180 | 155 | 8-φ18 |
125 | 64 | 138 | 210 | 185 | 8-φ18 | 70 | 138 | 210 | 185 | 8-φ18 |
150 | 70 | 158 | 240 | 210 | 8-φ22 | 76 | 158 | 240 | 210 | 8-φ22 |
200 | 71 | 188 | 295 | 265 | 8-φ22 | 89 | 188 | 295 | 265 | 12-φ22 |
250 | 76 | 224 | 350 | 320 | 12-φ22 | 114 | 224 | 350 | 320 | 12-φ26 |
300 | 83 | 254 | 400 | 368 | 12-φ22 | 114 | 254 | 400 | 368 | 12-φ26 |
350 | 92 | 288 | 460 | 428 | 16-φ22 | 127 | 288 | 460 | 428 | 16-φ26 |
400 | 102 | 320 | 515 | 482 | 16-φ26 | 140 | 320 | 515 | 482 | 16-φ30 |
450 | 114 | 350 | 565 | 532 | 20-φ26 | 152 | 350 | 565 | 532 | 20-φ30 |
500 | 127 | 388 | 620 | 585 | 20-φ26 | 152 | 388 | 620 | 585 | 20-φ33 |
600 | 154 | 440 | 725 | 685 | 20-φ30 | 178 | 440 | 725 | 685 | 20-φ36 |
700 | 165 | 488 | 940 | 800 | 24-φ30 | 229 | 488 | 840 | 800 | 24-φ30 |
800 | 190 | 572 | 950 | 905 | 24-φ33 | 241 | 572 | 950 | 905 | 24-φ39 |
900 | 203 | 628 | 1050 | 1005 | 28-φ33 | 241 | 628 | 1050 | 1005 | 28-φ39 |
1000 | 216 | 698 | 1160 | 1115 | 28-φ36 | 300 | 698 | 1160 | 1115 | 28-φ42 |
1200 | 254 | 810 | 1380 | 1325 | 32-φ39 | 360 | 810 | 1380 | 1325 | 32-φ48 |
1400 | 279 | 940 | 1590 | 1525 | 36-φ42 | 390 | 940 | 1590 | 1525 | 36-φ48 |
1600 | 318 | 1060 | 1820 | 1750 | 40-φ48 | 440 | 1060 | 1820 | 1750 | 40-φ55 |
1800 | 356 | 1150 | 2020 | 1950 | 44-φ48 | 490 | 1150 | 2020 | 1950 | 44-φ55 |
2000 | 406 | 1265 | 2230 | 2160 | 48-φ48 | 540 | 1265 | 2230 | 2160 | 48-φ603 |
