J941H Injap Globe Elektrik

Dapatkan Sebut Harga

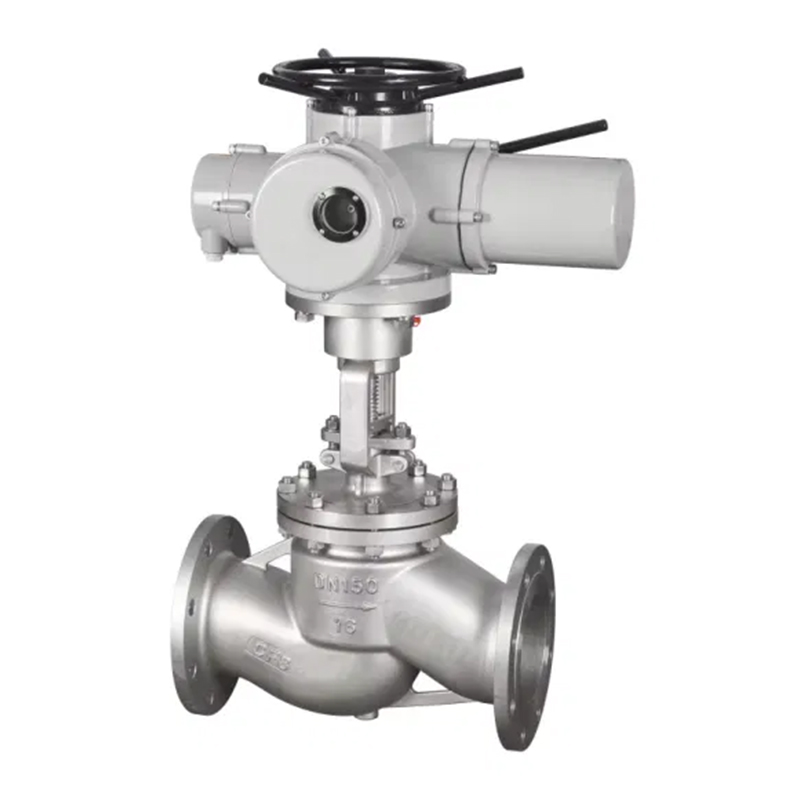

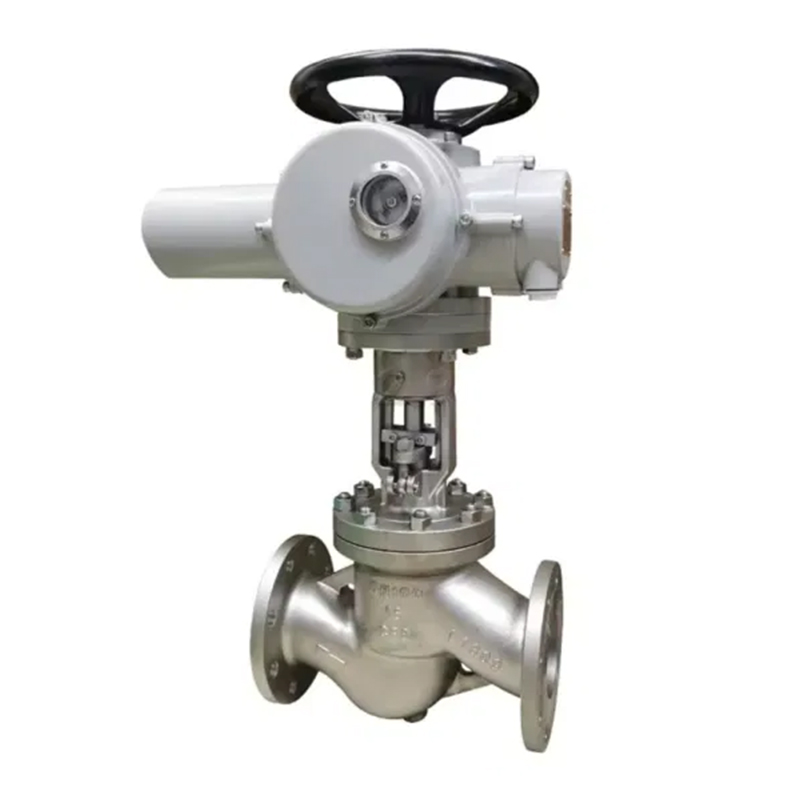

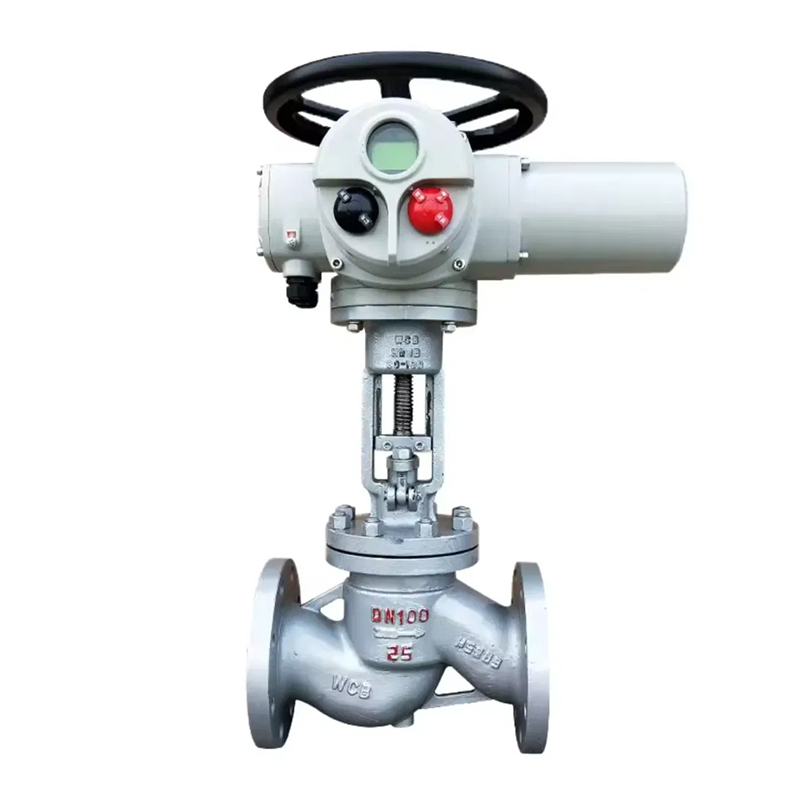

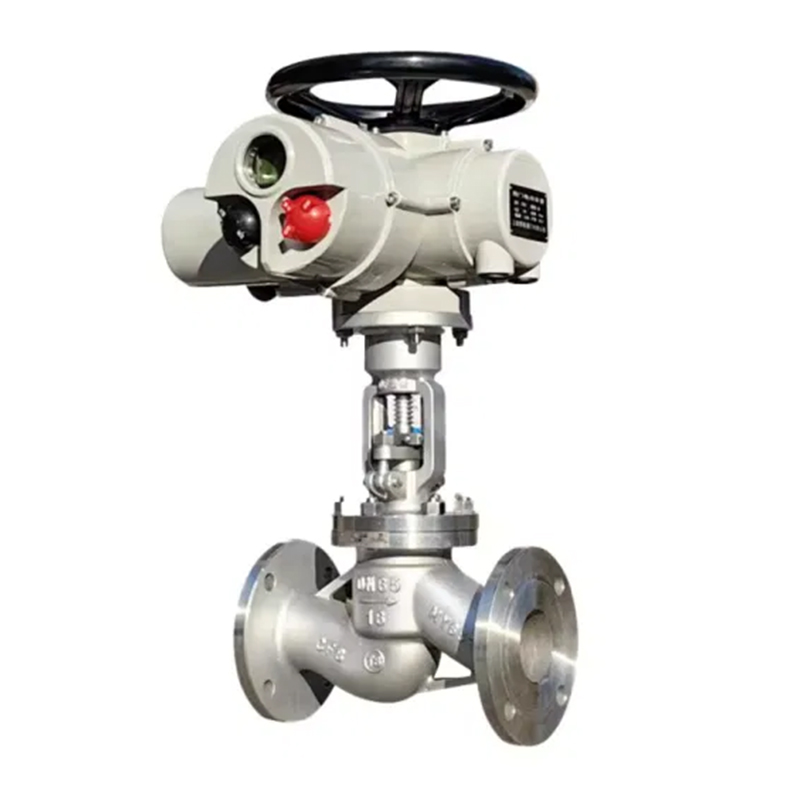

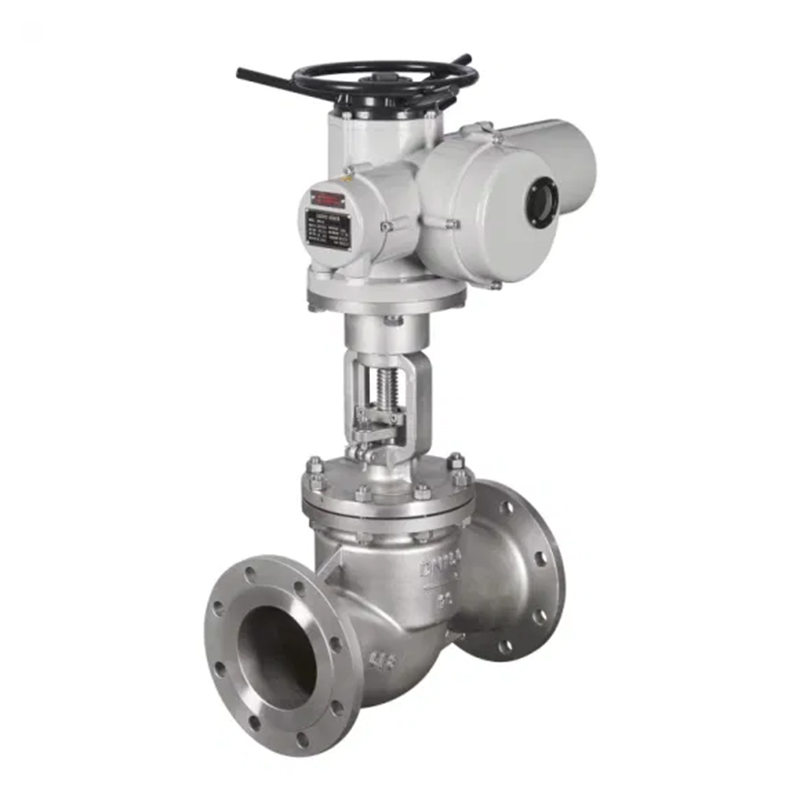

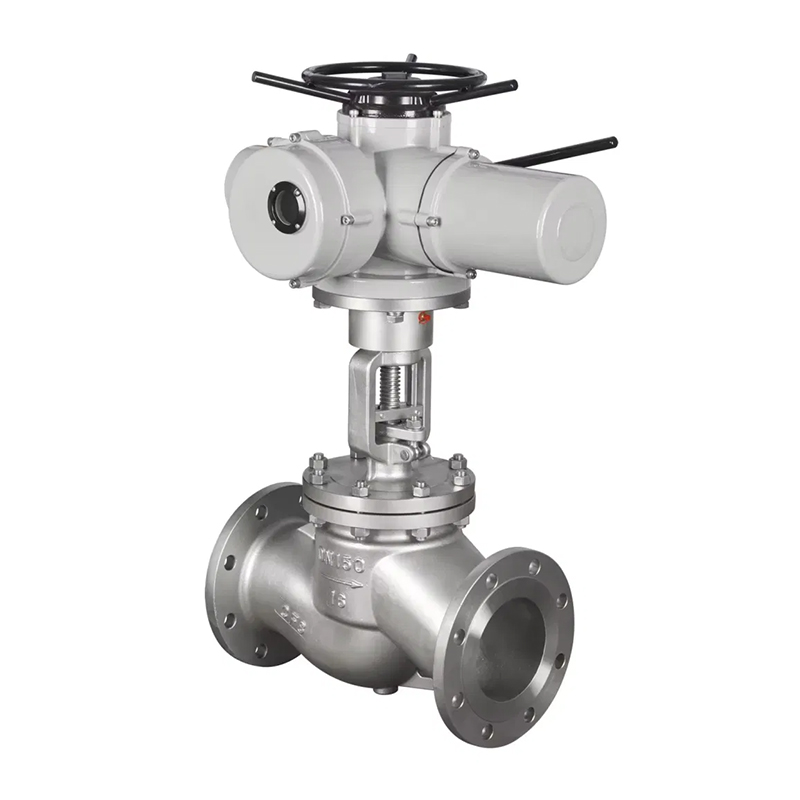

J941H Gambaran keseluruhan injap Globe Elektrik

J941H Electric Stop Valve terdiri daripada dua bahagian: penggerak elektrik dan injap berhenti. Bahan badan injap selesai, dan pengisi dan seluruh bahagian boleh dipilih dengan munasabah mengikut keadaan kerja sebenar atau keperluan pengguna. Ia boleh digunakan untuk pelbagai tekanan, suhu dan keadaan sederhana. Injap ini digunakan terutamanya untuk memotong, mengedarkan dan menukar arah aliran medium dalam saluran paip. Ia biasanya tidak digunakan untuk pelarasan kerana daya tidak seimbang terlalu besar semasa pelarasan, yang akan menyebabkan hakisan yang teruk kepada teras injap. Ia sesuai untuk bekalan air dan saliran, petrokimia, metalurgi dan tempat lain dengan tekanan tinggi.
Injap berhenti elektrik adalah injap pengedap terpaksa, jadi apabila injap ditutup, tekanan mesti digunakan pada cakera injap untuk memaksa permukaan pengedap tidak bocor. Apabila medium memasuki injap dari bahagian bawah cakera injap, rintangan bahawa daya operasi perlu diatasi adalah geseran antara batang injap dan pengisi dan tujahan yang dihasilkan oleh tekanan medium. Daya untuk menutup injap lebih besar daripada daya untuk membuka injap, jadi diameter batang injap harus besar, jika tidak, batang injap akan bengkok.

Parameter teknikal

Ciri penggerak elektrik pilihan	Jenis Tukar, Jenis Integral, Jenis Pengawalseliaan, Jenis Pintar
Model penggerak elektrik pilihan	Z Siri, Siri AK
Voltan	AC220V, AC380V
Diameter nominal	DN10mm ~ DN300mm
Tekanan nominal	PN1.0MPA ~ PN6.4MPA
suhu yang betul	-30 ~ 550ºC
Sambungan	Bebibir
Bahan badan injap	Keluli cast, 304, 316, 316L..
Bahan plat injap	Keluli cast, 304, 316, 316L
Lapisan tempat duduk injap	PTFE, ppl, meterai logam
Media yang berkenaan	Air, petroleum, asid, cecair likat, medium buburan, dll.

J941H Saiz dan Model Globe Elektrik J941H

PN (MPA)	DN (mm)	L	D	D1	D2	b	f	Z-φd
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	f	Z-φd
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ34
