Borong AK, AKZ MULTI TURN PENGGUNAAN ELEKTRIK Pintar Pengeluar, Kilang

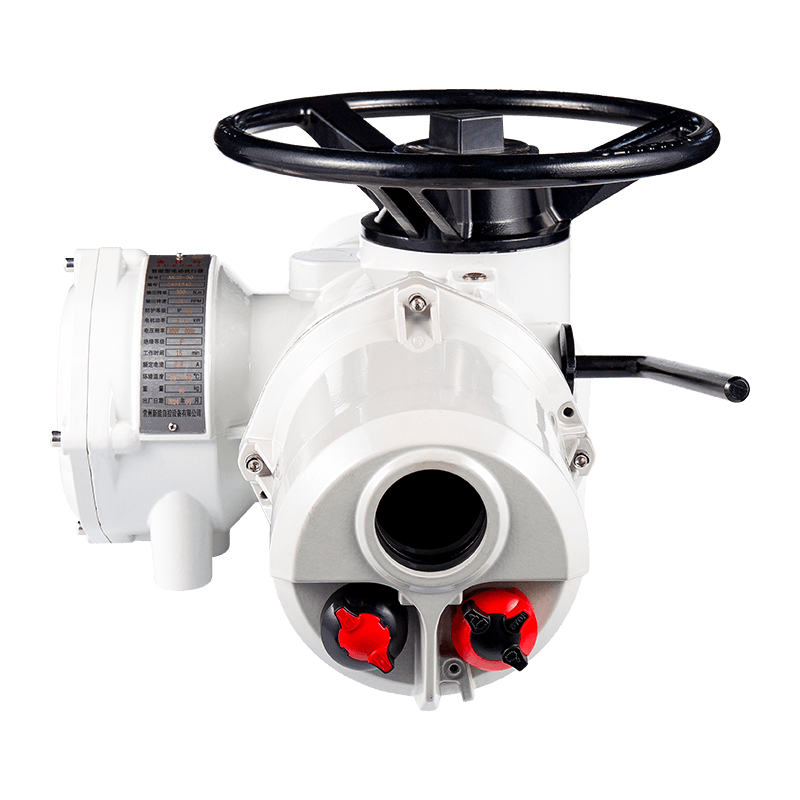

AK, AKZ MULTI TURN PENGGUNAAN ELEKTRIK Pintar

Aukema Rotary Intelligent Electric Actuator mempunyai dua jenis kawalan: AK jenis suis pintar dan jenis pelarasan pintar AKM. Sesuai untuk mengawal injap dunia, injap pintu, injap pendikit, injap pintu air dan injap lain, ia adalah generasi baru pakar kawalan injap.3

Dapatkan Sebut Harga

AK, AKZ Data Prestasi Tiga Fasa

Model	Tork output (nm)	Kelajuan output (rpm)	Voltan bekalan (v)	Nombor fasa kuasa (pH)	Kekerapan (Hz)	Kuasa nominal (kw)	Arus DInilai (a)	Berat rujukan (kg)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

Data prestasi penggerak fasa tunggal AKS

Model	Tork output (nm)	Kelajuan output (rpm)	Voltan bekalan (v)	Nombor fasa kuasa (pH)	Kekerapan (Hz)	Kuasa nominal (kw)	Arus dinilai (a)	Berat rujukan (kg)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK, AKZ Actuator Dimensi L.uaran

Jenis AK18-40

Parameter Penggerak \ Spesifikasi Penggerak	A	B	C	D	E	F
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

Jenis AK70-95

AK, Akz Penggerak Saiz Flange

Saiz Sambungan Jenis Tork (JB2920)

Parameter Penggerak \ Spesifikasi Penggerak	D	D1	D2	di	d2	d	h	Hai	f	b
AK18	φ145	Φ120	φ90	φ30	φ45	4-m10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-φ26	16	2	6	30

Saiz Sambungan Jenis Tolak (GB12222)

Parameter Penggerak \ Spesifikasi Penggerak	Nombor bebibir	D	D1	D2 (F8)	f	d (max)	d	L	n	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22.5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22.5 °

Carta Perbandingan AK dan Akz Terminal Pendawaian

Nombor siri blok terminal	Definisi blok terminal	Nombor siri blok terminal	Nama blok terminal	Nombor siri blok terminal	Nama blok terminal
	Watak asas (asas)	16	S7 Hold Relay 1 End*	31
1	380vac1 **	17	S7 memegang relay 2*	32
2	380vac2 **	18	S8 Hold Relay 1 End*	33	Penutupan jauh
3	380vac3 **	19	S8 Hold Relay 2 Terminal*	34	Tahan/berhenti
4	Bekalan Kuasa DC 0V (24V DC Power Supply "-" Output)	20	S9 memegang relay 1 akhir*	35	Buka dari jauh
4	Bekalan Kuasa DC 0V (24V DC Power Supply "-" Output)	21	S9 Hold Relay 2 Terminal*	36
5	Bekalan Kuasa DC 24V (Bekalan Kuasa DC 24V "" output)	22	4-20mA Injap Maklum Balas Maklum Balas Semasa	37	Manual/Automatik Voltan Tinggi Biasa*
5	Bekalan Kuasa DC 24V (Bekalan Kuasa DC 24V "" output)	23	4-20mA Injap Maklum Balas Output Semasa-	38	Komon voltan tinggi jauh*
6	S1 Relay End 1 (dibuka di tempat)	24		39	Manual/Sisi Biasa Voltan Rendah Automatik*
7	S1 Relay 2 berakhir (dibuka di tempat)	25	Tindakan Kecemasan (ESD)	40	S6 relay terminal biasa (penggera kesalahan)
8	S2 Relay 1 End (di luar tempat)	26	4-20mA Injap Kawalan Input Semasa Input Semasa	41	S6 Relay End 1 (penggera kesalahan)
9	S2 Relay 2 berakhir (di luar tempat)	27	4-20mA Injap Kawalan Input Semasa-	42	S6 Relay Terminal 2 (penggera kesalahan)
10	S3 Relay Terminal 1 (tork terbuka)	28	Pemilih isyarat manual/automatik	43
11	S3 Relay Terminal 2 (tork terbuka)	29	S10 Hold Relay 1 End*
12	S4 Relay 1 End (Off Tork)	30	S10 Hold Relay 2 Terminal*
13	S4 Relay 2 Ends (tork off)	Amaran! Sebelum menyambung ke bekalan kuasa, sila rujuk kepada nilai voltan yang diberi nilai pada papan nama penggerak elektrik. Apabila bekalan kuasa adalah tiga fasa 380V , sambungkan terminal No. 1.2.3, dan apabila bekalan kuasa adalah fasa tunggal 220V, sambungkan terminal No. 1.2.
14	S5 Relay 1 End (Field/Remote Control)
15	S5 Relay 2 berakhir (Kawalan Medan/Jauh)

Spesifikasi saiz masuk kabel kabel AK: Inlet tengah adalah NPT1-separuh, dan dua pelabuhan masuk di kedua-dua belah adalah NPT1.
Empat terminal kuasa tiga fasa (380VAC/50Hz) dan tiga terminal kuasa fasa tunggal (220VAC/50Hz), dengan spesifikasi M5. Terdapat sejumlah 43 terminal isyarat, dengan spesifikasi M4.
Jenis suis pintar: kord kuasa 3-teras; Kawalan wayar 3-teras; 15 kabel isyarat teras.
Nota: Jika anda perlu mengembangkan lebih banyak kenalan penunjuk status atau kawalan bas dan mempunyai keperluan khas, sila hubungi pembekal atau syarikat kami.3
