Spesifikasi Model dan Parameter Prestasi Utama
| Model | Tork output (n.m) | Diameter batang maksimum (mm) | Nisbah kelajuan manual | Kelajuan Output (R/Min) | Berat rujukan (kg) | ||||||||||
| 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||||||
| Kuasa motor (k w) | |||||||||||||||
| Q10 | 100 | 28 | 88 | 0.03 | 0.06 | 0.09 | 0.09 | 0.18 | 0.18 | 30 | |||||
| S20 | 200 | 28 | 88 | 0.06 | 0.09 | 0.12 | 0.12 | 0.25 | 0.25 | 30 | |||||
| S30 | 300 | 28 | 88 | 0.06 | 0.12 | 0.18 | 0.18 | 0.37 | 0.37 | 35 | |||||
| Q40 | 400 | 28 | 88 | 0.09 | 0.18 | 0.25 | 0.25 | - | - | 38 | |||||
| Q60 | 600 | 42 | 74 | 0.18 | 0.18 | 0.25 | 0.25 | 0.55 | 0.55 | 65 | |||||
| Q90 | 900 | 42 | 74 | 0.18 | 0.25 | 0.37 | 0.37 | 0.75 | 0.75 | 70 | |||||
| Q120 | 1200 | 42 | 74 | 0.18 | 0.37 | 0.55 | 0.55 | 1.1 | 1.1 | 75 | |||||
| S200 | 2000 | 60 | 67 | 0.37 | 0.55 | 0.75 | 1.1 | - | - | 100 | |||||
| S250 | 2500 | 60 | 67 | 0.55 | 0.55 | 0.75 | 1.1 | - | - | 100 | |||||
| S300 | 3000 | 60 | 67 | 0.55 | 0.75 | 1.1 | - | - | - | 100 | |||||
| S400 | 4000 | 60 | 67 | 0.55 | 0.75 | - | - | - | - | 100 | |||||
| Q500 | 5000 | 60 | 67 | 0.75 | 1.1 | - | - | - | - | 105 | |||||
Catatan: dengan _ adalah untuk bekalan biasa

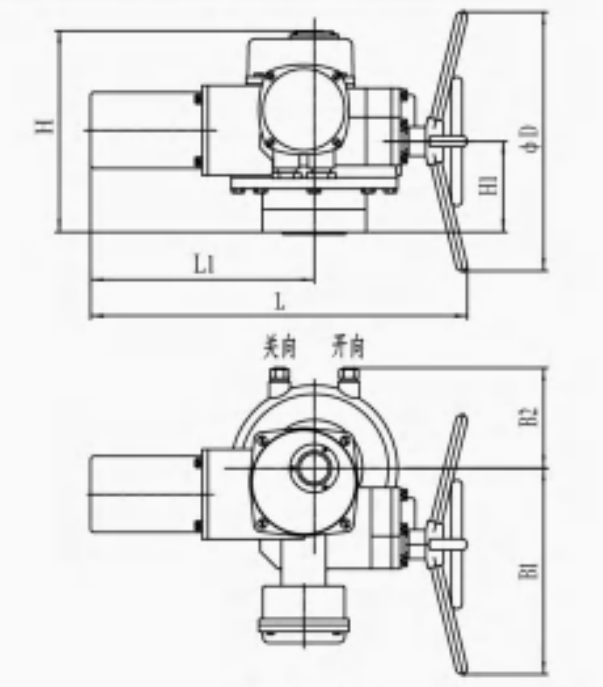

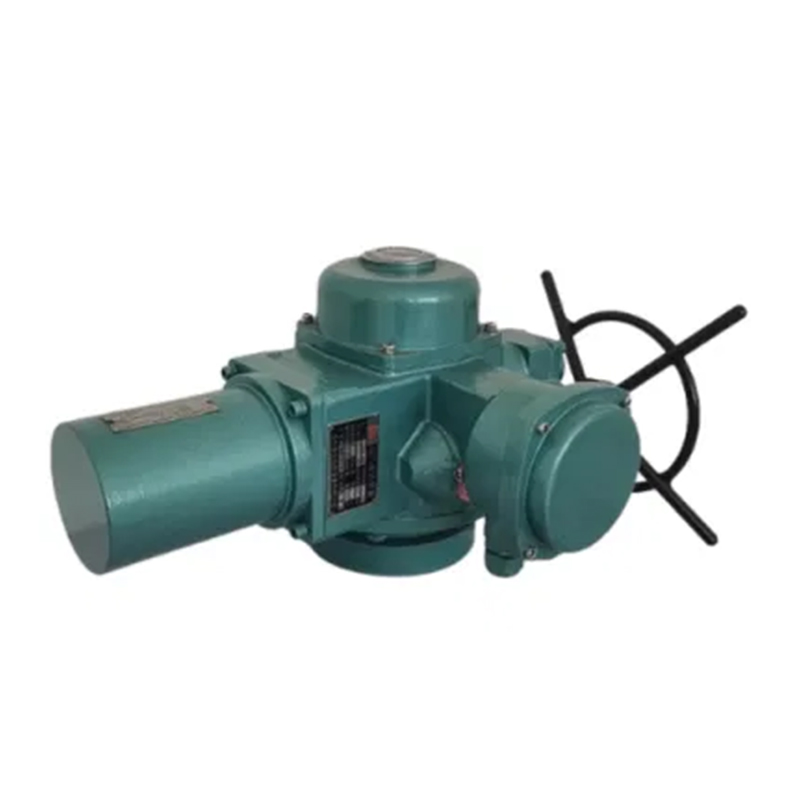

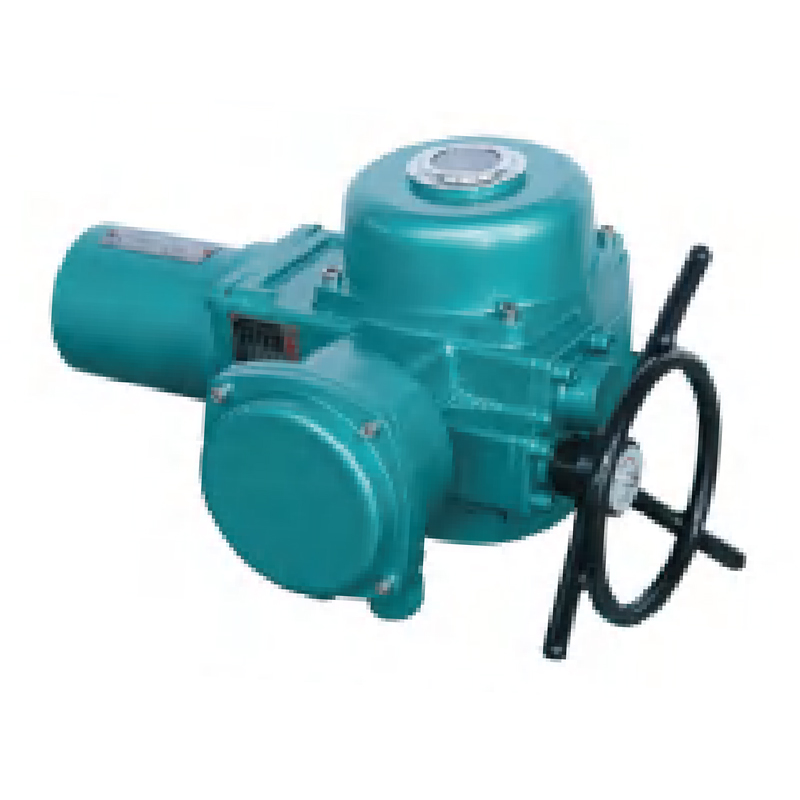

Penampilan dan dimensi
| Model | B1 | B2 | H1 | H2 | L. | L1 | φd |
| Q10-40 | 210 | 100 | 230 | 390 | 480 | 260 | 200 |
| Q10 ~ 40b | 315 | 100 | 265 | 445 | 530 | 310 | 200 |
| Q60 ~ 120 | 255 | 145 | 295 | 455 | 550 | 325 | 75 |
| Q60 ~ 120B | 360 | 145 | 340 | 510 | 585 | 365 | 375 |
| S200 ~ 500 | 285 | 180 | 315 | 460 | 665 | 390 | 510 |
| S200 ~ 500B | 390 | 180 | 350 | 495 | 665 | 390 | 510 |

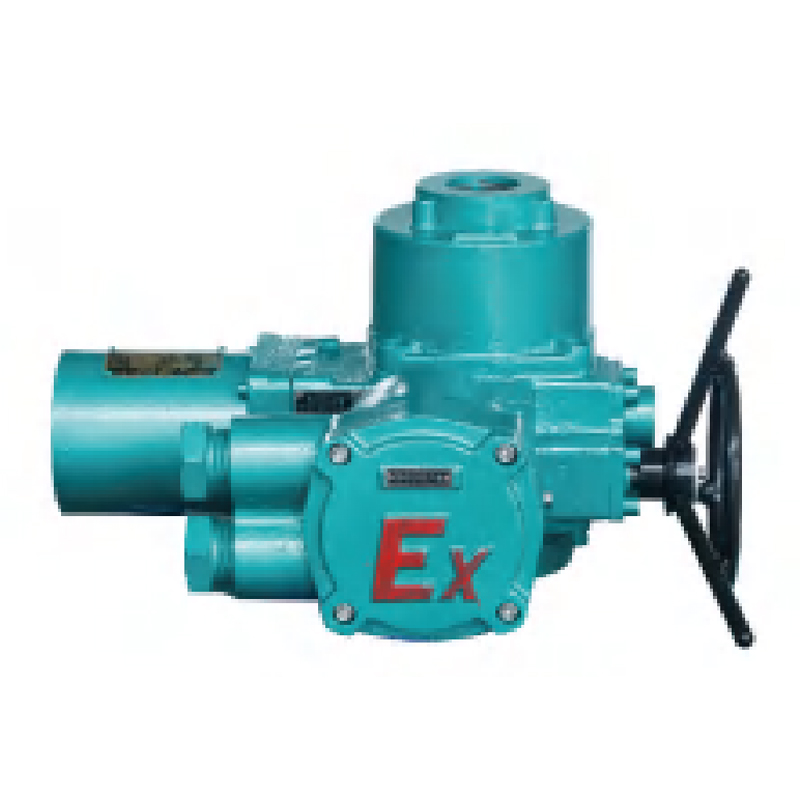

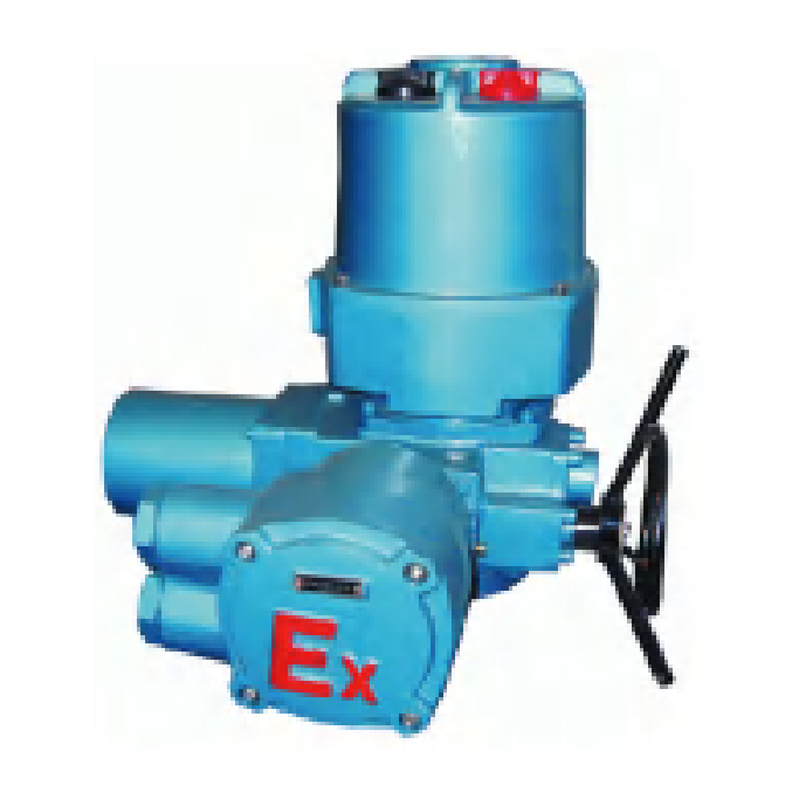

Nota: QB adalah jenis flameproof (jenis flameproof biasa, jenis flameproof yang penting)
H1 adalah jenis biasa (jenis luaran biasa, jenis bukti letupan biasa)

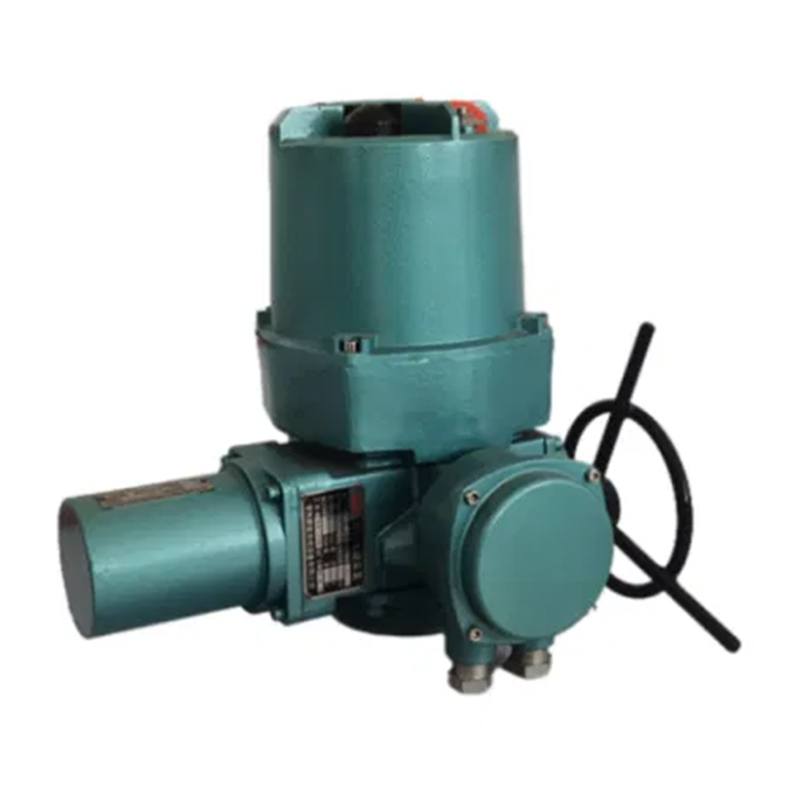

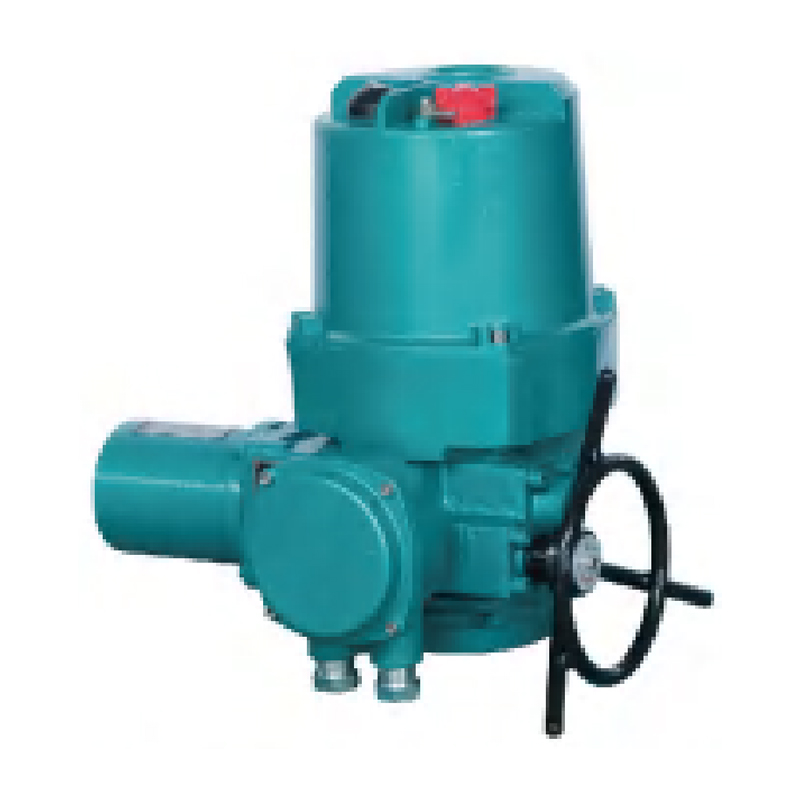

H2 adalah jenis badan keseluruhan (jenis luaran keseluruhan, jenis letupan keseluruhan)

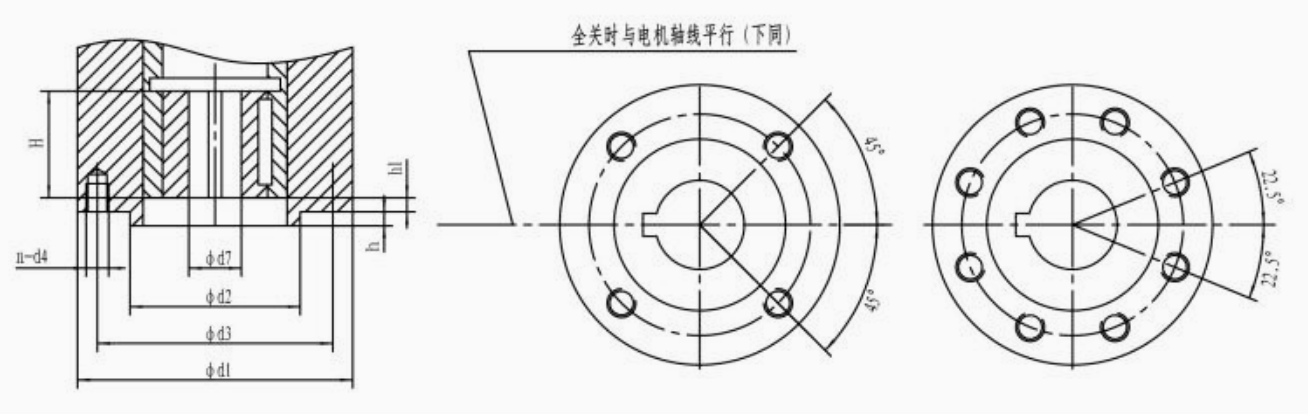

Gambarajah skematik struktur flange berputar Q-jenis
Saiz sambungan
| Nombor bebibir | Model pemasangan elektrik | d1 | D2 (F8) | d3 | N-D4 | d7 | H | h | H1 | |
| Pengeluaran kilang | Maksimum | |||||||||
| F05 | Q10 | 65 | 35 | 50 | 4-m6 | / | 22 | 40 | 3 | 3 |
| F07 | Q20 | 90 | 55 | 70 | 4-m8 | / | 28 | 45 | 3 | 3 |
| F10 | Q30 | 125 | 70 | 102 | 4-m10 | / | 28 | 45 | 3 | 3 |
| Q40 | ||||||||||
| Q60 | / | 42 | 65 | |||||||
| F12 | Q90 | 150 | 85 | 125 | 4-M12 | / | 42 | 65 | 3 | 3 |
| F14 | Q120 | 175 | 100 | 40 | 4-M16 | / | 42 | 65 | 3 | 3 |
| Q200 | 60 Kunci 18 | 60 | 80 | 2 | ||||||
| S250 | ||||||||||
| F16 | Q300 | 210 | 130 | 165 | 4-m20 | 60 Kunci 18 | 60 | 80 | 3 | 2 |
| S400 | ||||||||||
| Q500 | ||||||||||
| F25 | Q500 | 300 | 200 | 254 | 8-M16 | 60 Kunci 18 | 60 | 100 | 3 | 2 |
Nota: Saiz sambungan boleh disesuaikan mengikut keperluan pengguna.3
