Pengenalan ringkas

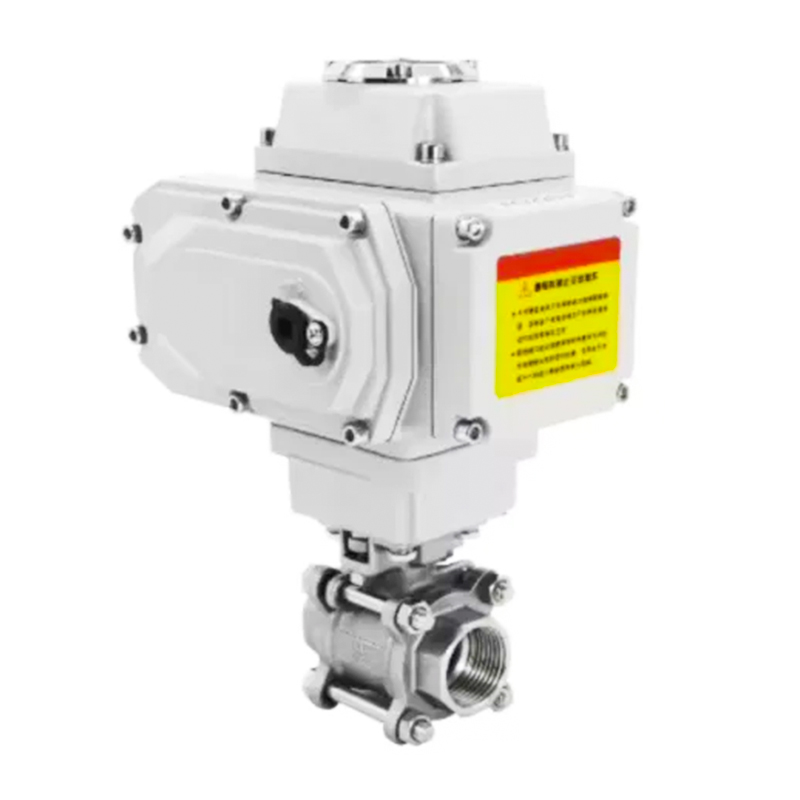

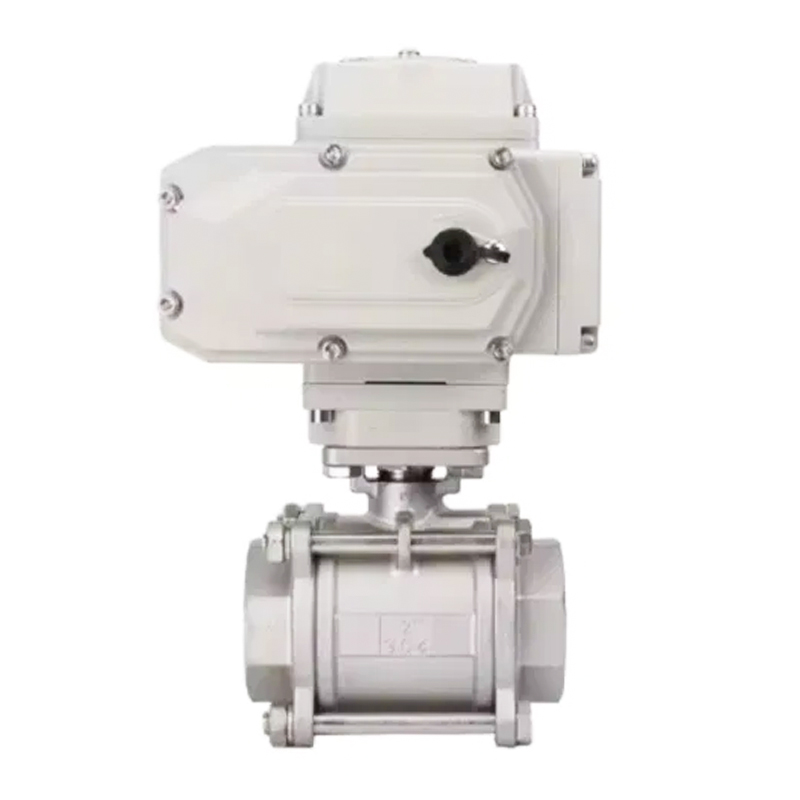

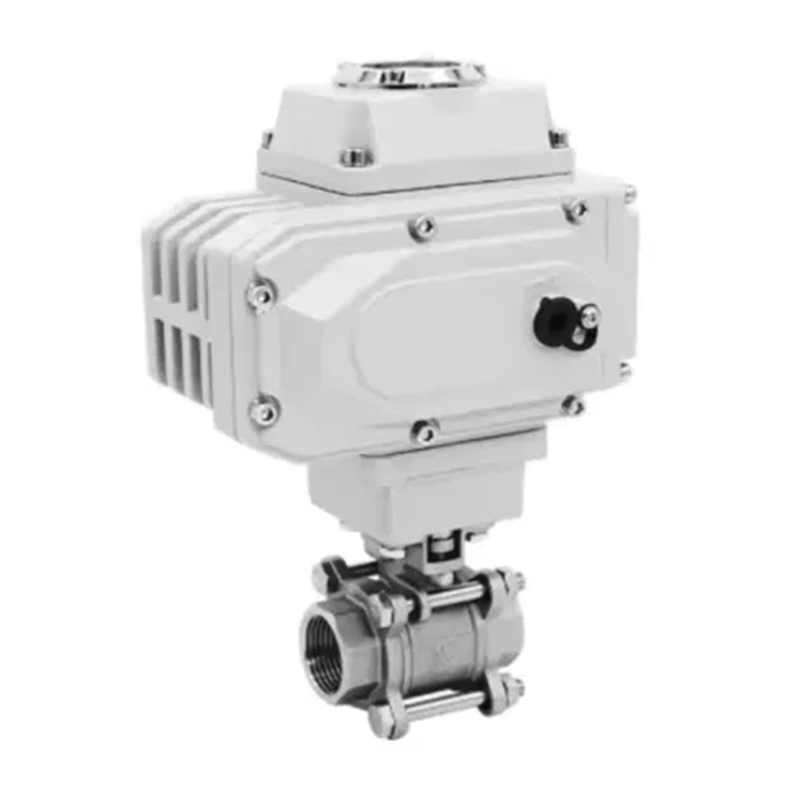

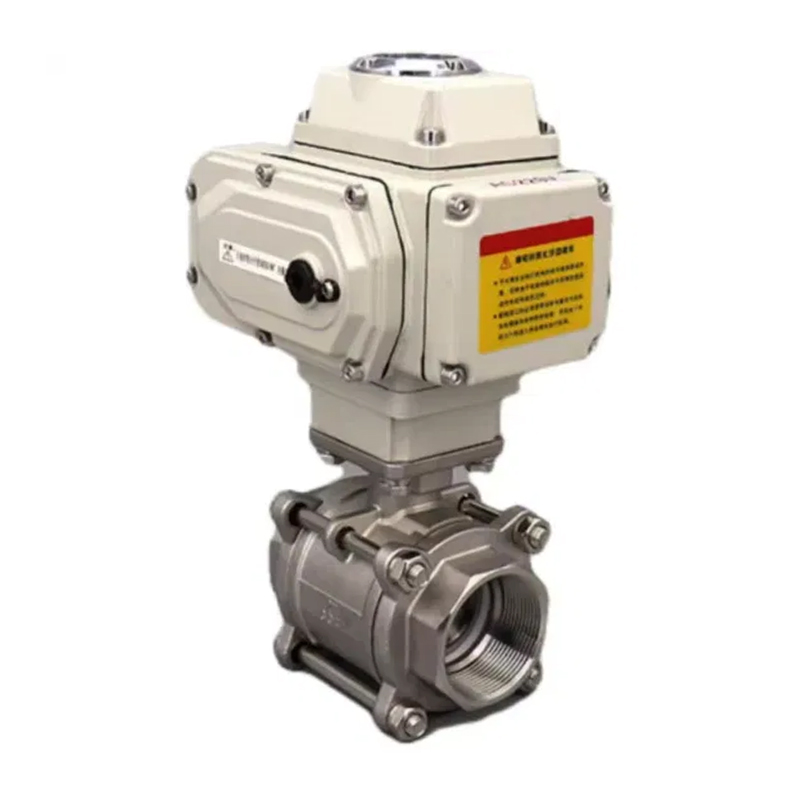

Q911F Electric Threaded Ball Valve dan Body Injap Bola Dikimpal Butt dibuang menggunakan teknologi canggih yang diperkenalkan dari Taiwan, dengan struktur yang munasabah dan penampilan yang indah; Kerusi injap mengamalkan struktur pengedap elastik, yang boleh dipercayai dalam pengedap dan mudah dibuka dan ditutup; Batang injap mengamalkan struktur dipasang bawah dengan pengedap terbalik, dan batang injap tidak akan dibuang apabila ruang injap tidak normal. Dua bahagian dan injap bola tiga keping juga boleh dihubungkan dengan kimpalan pantat (BW) dan kimpalan soket (SW), dan kedua -duanya boleh dilengkapi dengan platform pendakap ISO standard antarabangsa dan peranti mengunci. Injap bola tiga keping mempunyai jumlah kecil dan terdiri daripada tiga bahagian perumahan injap. Ia diapit di antara badan injap tengah dan injap bola dari kedua -dua hujung dengan empat bolt lagi. Kelebihannya ialah semasa penyelenggaraan dan pembongkaran, tidak perlu membongkar benang saluran paip, dan empat bolt boleh dikeluarkan secara langsung, dan bahagian tengah badan injap dapat dikeluarkan. Sesuai untuk aplikasi kecil dan ruang sempit dalam jentera industri ringan. Ia mempunyai saiz kecil, padanan mudah, dan kapasiti aliran yang tinggi, terutamanya sesuai untuk situasi di mana mediumnya likat, berbutir, atau berserabut. Injap bola berulir elektrik digunakan secara meluas dalam sistem kawalan automatik industri dalam industri seperti makanan, perlindungan alam sekitar, industri ringan, petroleum, pembuatan kertas, kejuruteraan kimia, peralatan pengajaran dan penyelidikan, dan kuasa.
Parameter teknikal
| Ciri Pilihan Penggerak Elektrik | Bertukar, penting, menyesuaikan, pintar |
| Penggerak elektrik boleh didapati dalam pelbagai model | Siri QM, QC, AKQ |
| Voltan | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Diameter nominal | Dn15mm ～ DN100mm |
| Tekanan nominal | PN1.0MPA ~ PN1.6MPA |
| Suhu yang berkenaan | PTEE: -30- 120 ° C ppl: ≤350 ° C METAL. METAL: ≤450 ° C |
| Sambungan | Benang skru |
| Bahan badan | 304、316、316L |
| Bahan cakera | 304、316、316L |
| Lapisan tempat duduk | Ptee, ppl, meterai logam |
| Media yang berkenaan | Air, petroleum, asid, cecair likat, media buburan, dll |

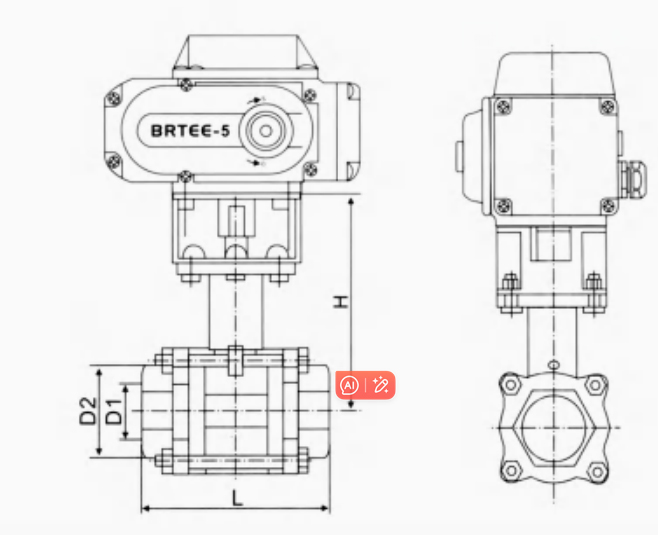

Jadual dimensi utama
| DN | L | H | D1 | D2 | |
| mm | inci | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 " | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 " | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2 " | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 "3 | 240 | 140 | 100 | 115.4 |
