Mengenai aplikasi praktikal penggerak elektrik di loji janakuasa terma

Abstrak: Penggerak elektrik dengan unit kawalan pintar frekuensi bersepadu bersepadu menjimatkan ruang dan mempunyai kedudukan yang tepat, tetapi mempunyai ketahanan yang buruk terhadap persekitaran yang keras; Penggerak elektrik tradisional mempunyai ketepatan kedudukan yang sedikit miskin dan saiznya agak besar, tetapi mempunyai ketahanan yang kuat terhadap persekitaran yang keras. Jadi apa jenis penggerak elektrik yang lebih sesuai untuk digunakan di loji kuasa terma? Malah, penggerak yang sesuai untuk aplikasi praktikal di loji janaku Bergerak, tiada pergerakan palsu, penghantaran isyarat yang stabil, dan tiada kegagalan untuk masa yang lama di bawah keadaan persekitaran yang sangat keras seperti suhu tinggi, tekanan tinggi, getaran besar, dan banyak habuk. Selagi keperluan di atas dapat dipenuhi, mereka adalah penggerak elektrik yang sesuai untuk aplikasi praktikal di loji kuasa terma.

Kata kunci: penggerak elektrik, loji kuasa terma, aplikasi praktikal

Penggerak elektrik adalah peranti yang memandu injap melalui motor elektrik untuk menjadikan injap mencapai kedudukan terbuka atau sepenuhnya tertutup sepenuhnya. Penggerak elektrik digunakan secara meluas dalam loji kuasa terma dan merupakan bahagian yang sangat diperlukan dari kawalan automasi loji kuasa haba. Sebagai contoh, loji kuasa terma bersaiz sederhana dengan dua unit 300mW menggunakan 400 hingga 500 penggerak elektrik. Sama ada penggerak ini boleh beroperasi dengan stabil tanpa penolakan atau kerosakan juga berkaitan secara langsung dengan keselamatan dan kestabilan unit. Di loji kuasa terma, pengendali menghantar arahan beralih ke DCS melalui komputer. Selepas menerima arahan, DCS menghantar maklumat arahan kepada penggerak elektrik, menyebabkan penggerak memacu injap untuk beralih mengikut keperluan operasi unit tersebut. Pada permulaan pentauliahan loji janakuasa terma, penggerak elektrik model yang berbeza dari pengeluar yang berbeza biasanya dipasang. Walaupun setiap penggerak elektrik mempunyai ciri-ciri dan kelebihannya sendiri, dalam operasi sebenar loji kuasa terma, sesetengah penggerak akan sering gagal selepas operasi jangka panjang, dan akan menolak untuk beroperasi, kerosakan, dan gagal menghantar isyarat suis, yang sangat mengurangkan Kebolehpercayaan dan ekonomi operasi unit kuasa terma, dan juga membawa bahaya tertentu. Oleh itu, sangat penting bagi loji kuasa haba untuk memilih jenis penggerak elektrik yang sesuai. Ambil loji kuasa terma sebagai contoh. Pada permulaan pembinaannya, terdapat lebih daripada 400 penggerak elektrik yang dipasang dalam dua unit 300MW, termasuk 6 jenis penggerak elektrik. Walau bagaimanapun, beberapa penggerak ini tidak dapat beroperasi di lokasi mereka, dan kerana terdapat terlalu banyak jenis penggerak, kerja penyelenggaraan harian sangat sukar. Oleh itu, menurut keadaan operasi sebenar di tapak, kakitangan teknikal yang berkaitan dengan loji kuasa menjalankan siasatan susulan ke atas keadaan operasi jenis penggerak elektrik di atas untuk menentukan cara membuat penggerak ini beroperasi dengan stabil untuk memastikan operasi yang stabil unit loji kuasa.

Aukoma Akz Series Pintar Elektrik Pintar adalah produk yang dipatenkan dari Aukoma. Kerana mereka mempunyai unit kawalan pintar frekuensi yang bersepadu di dalam, Aukoma AKZ telah menghapuskan kotak kawalan stereng motor kompleks yang diperlukan oleh penggerak tradisional. Mereka mempunyai kelebihan saiz kecil, kedudukan yang tepat, dan operasi yang boleh dipercayai. Oleh itu, penggerak elektrik jenis ini dipasang di beberapa injap yang lebih penting dalam loji kuasa. Walau bagaimanapun, selepas penggunaan medan jangka panjang, kakitangan teknikal yang relevan mendapati bahawa:

① Oleh kerana banyak injap di tapak terletak pada saluran paip suhu tinggi dan bergetar, jenis penggerak elektrik ini menggabungkan unit kawalan pintar frekuensi yang bersepadu, yang biasanya kita panggil papan elektronik, jadi ia mempunyai suhu tinggi dan rintangan getaran yang buruk. Selepas operasi jangka panjang, lembaga kawalan dan lembaga kuasa akan rosak, menyebabkan penggerak gagal beroperasi dengan betul, yang menimbulkan bahaya tersembunyi kepada operasi yang selamat dan stabil unit:

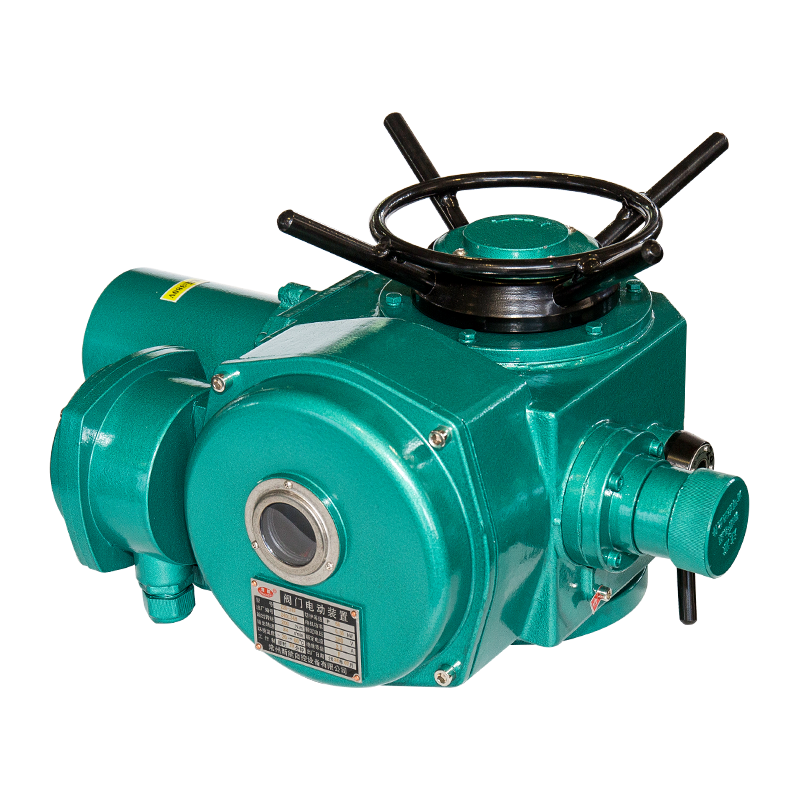

② Kerja kedudukan penggerak elektrik jenis ini memerlukan penggerak untuk bergerak lebih dari satu pertiga daripada stroknya mengikut pembukaan injap yang ditubuhkan (iaitu kaunter mesti berputar 120 darjah atau lebih), sementara beberapa injap tidak dibenarkan Ditetapkan ke kedudukan suis dengan cara ini apabila unit berjalan, seperti injap vakum silinder tekanan tinggi turbin stim. Sekali semasa operasi unit, disebabkan kedudukan injap terlalu ketat selepas kerja penyelenggaraan sebelumnya, injap tidak mencapai kedudukan penutupan pratetap semasa proses penutupan injap. Walaupun tork penggerak digerakkan, pengendali tidak dapat melihat pembukaan injap dan penutupan status dalam masa, dan injap tidak mempunyai syarat untuk menempatkan semula, yang pada tahap tertentu tersembunyi bahaya untuk operasi yang selamat dan stabil dari unit tersebut . Sekiranya injap tidak boleh dibuka dan ditutup secara normal, tahap vakum kondensor turbin stim akan berkurangan, dan juga menyebabkan unit ditutup tidak dirancang. akibat serius. Aukoma ZL Series Electric Actuator adalah sejenis penggerak elektrik yang digunakan secara meluas dalam saluran paip dandang. Penggerak elektrik semacam ini mudah dan mudah untuk diposisikan, mudah dikendalikan, dan fleksibel untuk bertukar. Dari permulaan unit pentauliahan, penggerak jenis ini lebih sesuai untuk digunakan dalam persekitaran loji kuasa terma. Walau bagaimanapun, selepas tempoh operasi, disebabkan oleh persekitaran yang keras di tapak, tidak hanya banyak habuk, tetapi juga getaran saluran paip besar dan suhu tinggi. Penggerak Elektrik Sichuan juga merupakan penggerak elektrik dengan papan elektronik. Dalam persekitaran ini, kehidupan lembaga elektronik akan sangat dipendekkan. Masa yang diperlukan untuk penggerak elektrik untuk beroperasi sangat dipendekkan, jadi jenis penggerak elektrik ini sering kali tidak berfungsi selepas berlari untuk jangka masa, yang membawa kesukaran untuk pemeriksaan harian dan kerja penyelenggaraan dan tidak menjimatkan. Jenis tradisional penggerak elektrik yang dikawal oleh penghubung, yang diwakili oleh penggerak elektrik siri Aukoma Z. Penggerak elektrik ini tidak begitu maju seperti kedua -dua penggerak yang disebutkan di atas pada pandangan, dan mereka kelihatan mudah, tetapi selepas aplikasi sebenar di tapak, didapati bahawa penggerak jenis ini dapat beroperasi dengan stabil untuk jangka masa yang panjang dengan banyaknya habuk, getaran tinggi dan suhu tinggi. Kabel kawalan disambungkan ke penggerak dalam bentuk pemalam. Semasa kerja penyelenggaraan unit, apabila injap dibaiki, hanya perlu mencabut plug-in. Selain itu, harga agak rendah, yang boleh dikatakan nilai yang baik untuk wang. Satu -satunya kelemahan adalah bahawa maksudnya ialah penggerak menggunakan kedudukan dan pengiraan gear, dan ketepatannya tidak setinggi penggerak dengan papan elektronik. Ia tidak boleh digunakan untuk beberapa injap yang memerlukan ketepatan. Ia dapat dilihat bahawa setiap jenis penggerak elektrik mempunyai kelebihan dan kekurangannya sendiri. Jadi bagaimana kita boleh memilih model penggerak dengan sewajarnya untuk memenuhi syarat operasi yang selamat dan stabil dari loji kuasa terma?

Melalui siasatan susulan penggerak ini dan bertahun-tahun permohonan praktikal, kakitangan teknikal yang berkaitan dengan loji kuasa telah meringkaskan beberapa kaedah pengalaman untuk penggunaan penggerak elektrik untuk memastikan operasi yang selamat dan stabil unit tersebut.

Pertama, mengenai penggerak elektrik siri Aukoma ZL yang digunakan dalam dandang: dengan berhati-hati memerhatikan keadaan kerja penggerak, juruteknik mendapati bahawa injap pada kedudukan yang sama dandang dilengkapi dengan penggerak elektrik dengan terbuka penuh dan penuh Fungsi serta penggerak yang mengawal selia elektrik dengan fungsi pengawalseliaan. Oleh itu, penerapan kedudukan ini tidak akan menjejaskan kestabilan dan ekonomi operasi peralatan. Oleh itu, ia telah memutuskan untuk menggantikan beberapa penggerak elektrik siri Aukoma ZL dengan penggerak siri Aukoma Z. Selepas tempoh pemerhatian, penggerak yang diganti adalah benar -benar berkesan. Ia bukan sahaja dapat memenuhi syarat -syarat untuk operasi stabil dandang, tetapi juga penggerak itu sendiri dapat beroperasi dengan selamat dan stabil untuk masa yang lama, yang sangat mengurangkan kadar penyelenggaraan penggerak dan menjimatkan banyak wang untuk menggantikan panel. Kedua, untuk injap yang mempunyai keperluan yang ketat mengenai ketepatan penggerak elektrik, penggerak Aukoma AKZ masih digunakan. Walau bagaimanapun, penggerak elektrik dengan papan elektronik tidak dapat beroperasi dengan selamat dan stabil untuk masa yang lama dalam persekitaran tinggi dan persekitaran getaran yang tinggi. Oleh itu, bolehkah unit kawalan penggerak dipasang secara berasingan dari bahagian pemacu seperti motor? Melalui komunikasi dengan pengeluar penggerak Aukoma, penggerak elektrik diubahsuai dengan sewajarnya, iaitu, papan pemacu elektronik dari penggerak elektrik dipasang di tempat dengan suhu normal dan tiada getaran, dan penggerak didorong oleh kabel kawalan. Motor penggerak digunakan untuk membuka dan menutup injap. Selepas tempoh pemerhatian, kadar kegagalan penggerak telah dikurangkan, yang dapat memenuhi syarat -syarat untuk operasi yang selamat dan stabil unit tersebut. Bagi sesetengah injap, mereka tidak dibenarkan dibuka sepenuhnya atau ditutup sepenuhnya di bawah operasi biasa unit. Oleh itu, apabila unit dihentikan, pengembangan saluran paip injap di bawah keadaan suhu tinggi mesti dipertimbangkan dengan teliti. Melalui pengalaman, selepas injap ditutup secara manual, ia diputar tiga kali untuk menjadikan kedudukan penetapan hanya sesuai untuk memastikan tindakan perlindungan tork tidak berlaku di bawah keadaan suhu yang tinggi. Selepas membuat pelarasan di atas kepada penggerak elektrik, penggerak elektrik yang dipasang di loji kuasa boleh memenuhi keperluan pengeluaran sebenar di tapak, dan masa operasi yang selamat dan stabil sangat diperpanjang. Ia telah hampir empat tahun sejak transformasi selesai, dan hanya beberapa penggerak kadang -kadang gagal. Lebih daripada 90% penggerak belum lagi gagal. Ini bukan sahaja memberikan jaminan yang kuat untuk operasi unit yang selamat dan stabil, tetapi juga menjimatkan banyak wang dalam kos penyelenggaraan penggerak. Ia dapat dilihat bahawa ini adalah projek transformasi peralatan yang sangat berjaya.

Ia dapat dilihat bahawa jenis penggerak elektrik yang sesuai untuk digunakan di loji kuasa terma tidak bergantung pada berapa tinggi kandungan teknologi, atau pada data cantiknya di bawah suhu normal dan keadaan normal, tetapi sama ada ia dapat memenuhi keperluan Tiada keengganan untuk bergerak, tiada pergerakan palsu, penghantaran isyarat yang stabil, dan tidak ada kegagalan untuk masa yang lama di bawah keadaan persekitaran yang sangat keras seperti suhu tinggi, tekanan tinggi, getaran besar, dan banyak habuk. Selagi keperluan di atas dapat dipenuhi, penggerak elektrik sesuai untuk digunakan dalam persekitaran sebenar loji kuasa terma.3
