Pengenalan ringkas

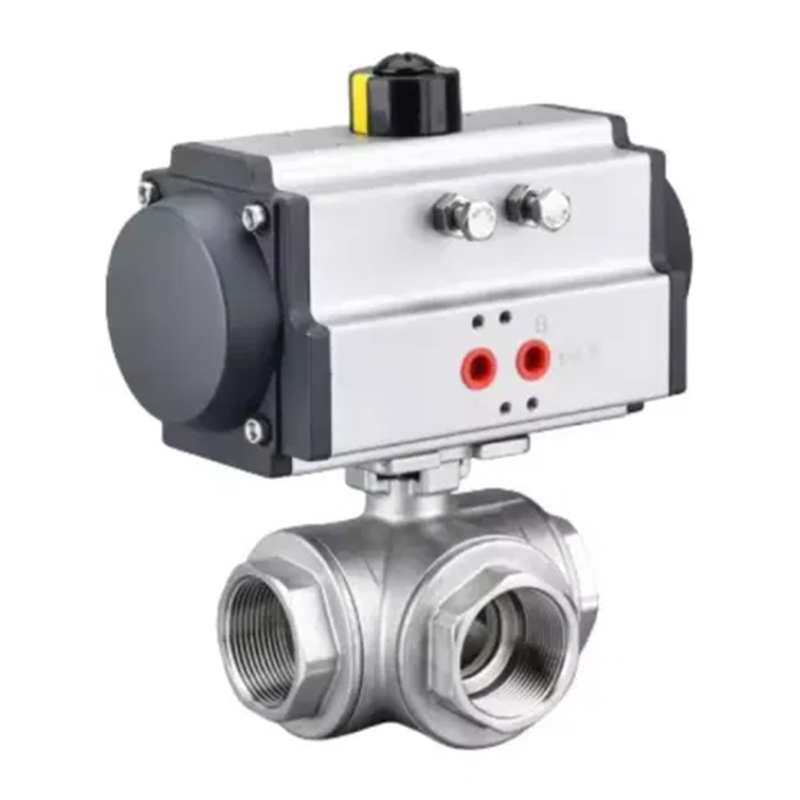

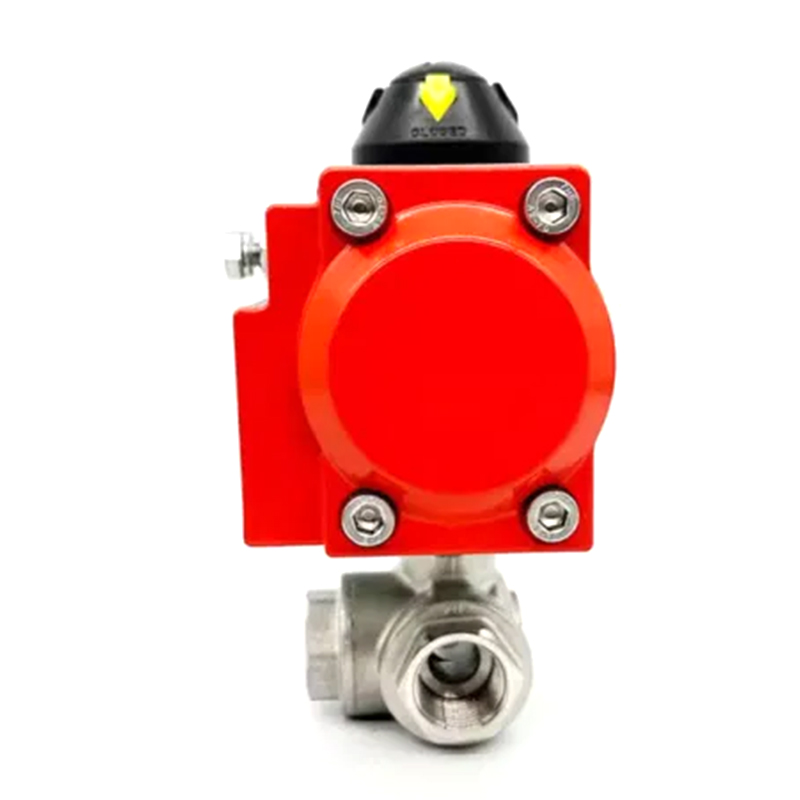

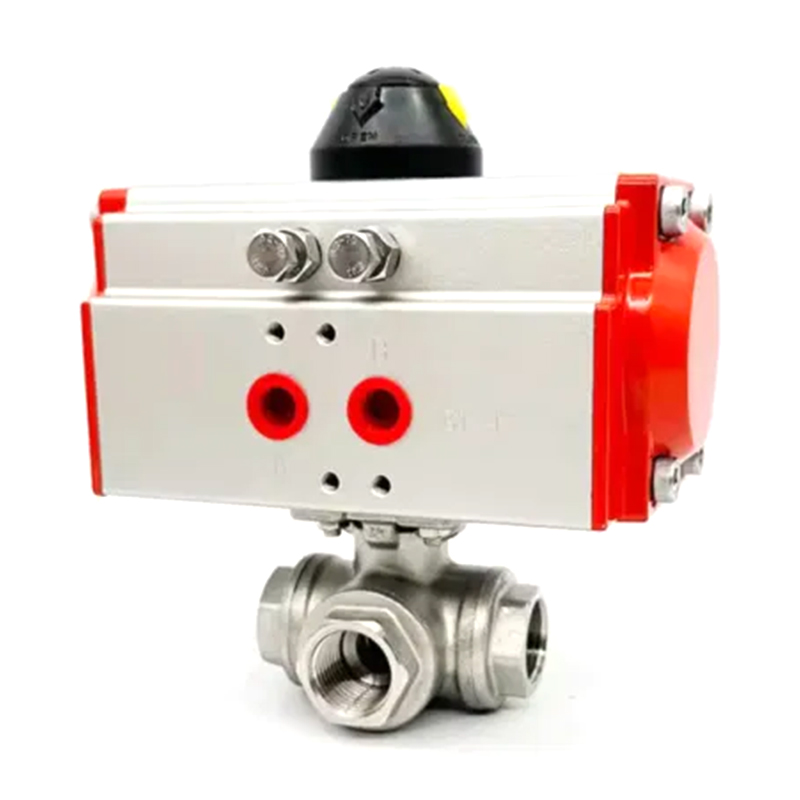

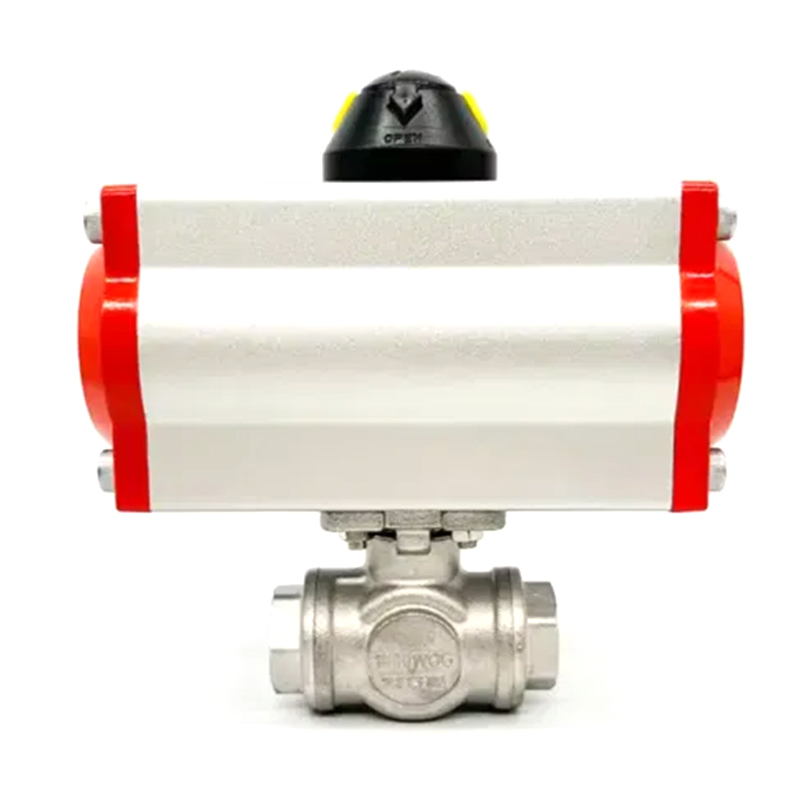

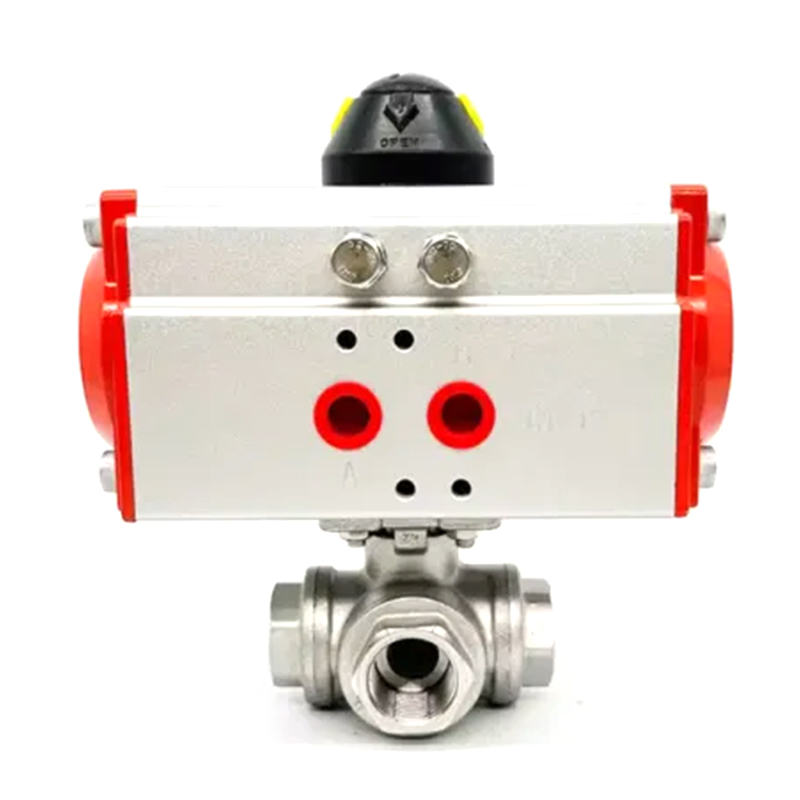

Q614/15F injap bola benang dalaman tiga hala pneumatik boleh berbentuk L.. atau berbentuk T. Injap bola tiga hala (Q614F) digunakan untuk menukar arah aliran medium dan boleh menyambungkan dua saluran tegak lurus; Injap bola tiga hala (Q615F) digunakan untuk pengalihan sederhana, pertemuan dan arah aliran beralih. Tiga arah berbentuk T boleh membuat tiga saluran saling berkaitan atau menyambungkan dua daripadanya. Injap bola tiga hala pneumatik umumnya mengamalkan struktur dua tempat duduk, dan juga boleh menggunakan struktur empat tempat duduk mengikut keperluan pengguna. Ia digunakan secara meluas dalam bekalan air, petrokimia, metalurgi, perlombongan, tekstil, tenaga, pembuatan kertas, makanan, keluli dan sistem saluran paip lain untuk menukar arah aliran medium dan mengalihkan atau mencampur medium.
Parameter teknikal

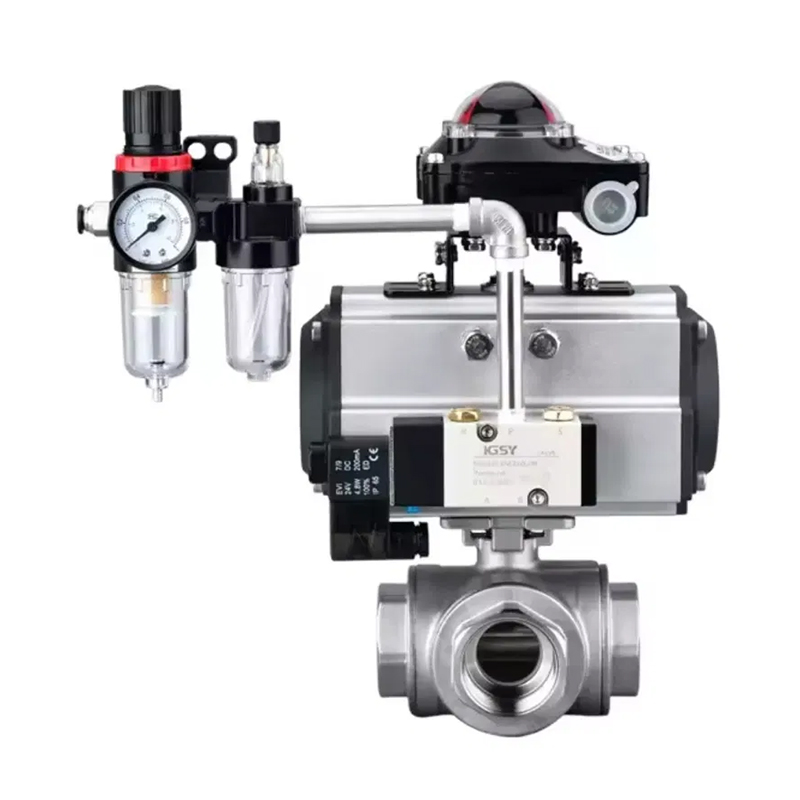

Ciri Pilihan Penggerak Pneumatik | Bertindak dua kali, bertindak tunggal |
Model pilihan penggerak pneumatik | Pada siri, siri AW |
Voltan injap solenoid | AC110V, AC220V, AC24V, DC24V |
Tekanan sumber udara | 2bar ~ 8bar |
Diameter nominal | DN15mm ~ DN50mm |
Tekanan nominal | PN0.1MPA-PN1.6MPA |
Suhu yang berkenaan | PTFE: -30 ~ 120ºC ppl: ≤350ºC meterai logam: ≤450ºC |
Sambungan | Benang |
Bahan badan injap | 304, 316, 316L |
Bahan plat injap | 304, 316, 316L |
Lapisan tempat duduk injap | PTFE, ppl, meterai logam |
Media yang berkenaan | Air, petroleum, asid, cecair likat, medium buburan, dll. |

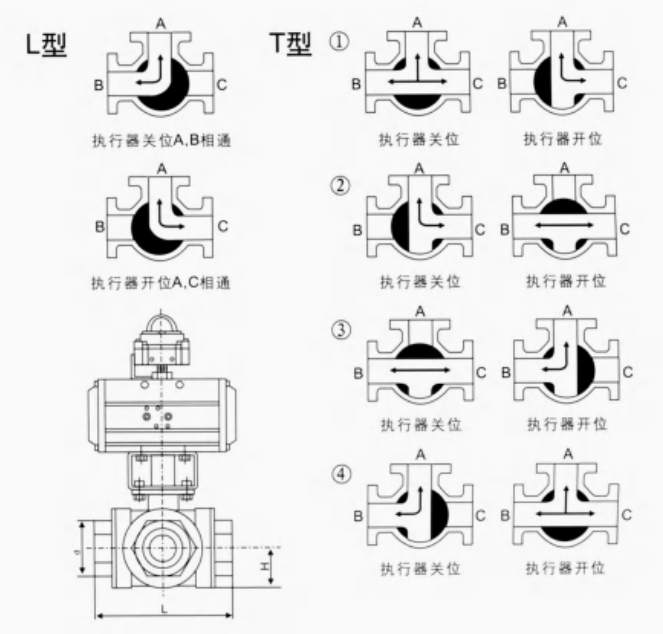

Jadual dimensi utama berbentuk L
DN (mm) | d | L | H3 |
15 | 12.7 | 64 | 53 |
20 | 16.0 | 76 | 63 |
25 | 20.0 | 87 | 66 |
32 | 25.0 | 96 | 81 |
40 | 32.0 | 114 | 83 |
50 | 38.1 | 142 | 96 |
Jadual dimensi utama berbentuk T
DN (mm) | d | L | H |
15 | 12.7 | 75 | 59 |
20 | 16 | 85 | 64 |
25 | 20 | 100 | 80 |
32 | 25 | 115 | 90 |
40 | 32 | 125 | 96 |
50 | 38.1 | 148 | 106 |
