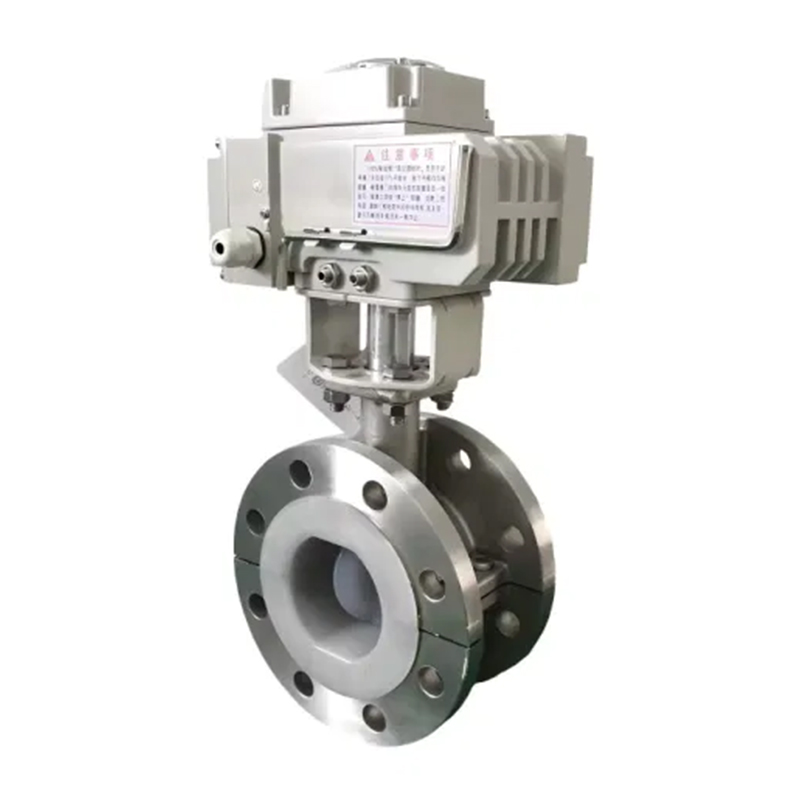

Injap rama -rama bebibir elektrik D941x

Dapatkan Sebut Harga

Pengenalan ringkas

D941x Bebibir Electric Soft Seal Butterfly Valve mempunyai reka bentuk novel dan munasabah, struktur mudah, saiz kecil, ringan, putaran 90 darjah, pembukaan dan penutupan cepat, tork operasi kecil, operasi mudah, penjimatan buruh dan dexterous. Ia boleh dipasang di mana -mana kedudukan dan mudah dijaga. Meterai boleh diganti, prestasi pengedap boleh dipercayai untuk mencapai pengedap dua hala dan kebocoran sifar, bahan pengedap tahan terhadap penuaan dan kakisan, dan mempunyai hayat perkhidmatan yang panjang.
Apabila injap rama -rama bebibir berada dalam kedudukan terbuka sepenuhnya, ketebalan plat rama -rama adalah satu -satunya rintangan apabila medium mengalir melalui badan injap. Oleh itu, penurunan tekanan yang dihasilkan oleh injap sangat kecil, jadi ia mempunyai ciri -ciri kawalan aliran yang baik. Injap rama -rama bukan sahaja digunakan secara meluas dalam industri umum seperti petroleum, gas, industri kimia, dan rawatan air, tetapi juga dalam sistem air penyejuk loji kuasa haba.

Parameter teknikal

Ciri penggerak elektrik pilihan	Jenis Tukar, Jenis Integral, Jenis Pengawalseliaan, Jenis Pintar
Model penggerak elektrik pilihan	Q, DQ, QM, QC, Akqseries, Siri Z Pilihan Diameter Besar, Akseries
Voltan	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Diameter nominal	DN40mm ~ DN1400mm
Tekanan nominal	PN1.0MPA ~ PN1.6MPA
suhu yang betul	EPDM: -30 ~ 100ºC PTEE: -30 ~ 120ºC
Sambungan	Flange
Bahan badan injap	Besi mulur, keluli karbon, keluli tahan karat
Bahan plat injap	Dakwat Spheroidal, 304,316,316L., 2507,1.4529, plat tembaga, nilon, dll.
Lapisan tempat duduk injap	NBR, EPDM, PTFE
Media yang berkenaan	Air, gas, buburan, minyak, dll.

Jadual dimensi utama

DN (mm)	D		D1		L	D3	D4	H1	H2	Φ	b	N-φd
DN (mm)	1	1.6	1	1.6	L	D3	D4	H1	H2	Φ	b	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4-φ18	4-φ18
65	185	185	145	145	112	70	50	93	140	12.7	18	4-φ18	4-φ18
80	200	200	160	160	114	70	50	100	150	12.7	20	8-φ18	8-φ18
100	220	220	180	180	127	90	70	110	165	15.8	20	8-φ18	8-φ18
125	250	250	210	210	140	90	70	123	180	19.05	22	8-φ18	8-φ18
150	285	285	240	240	140	90	70	143	200	19.05	22	8-φ22	8-φ22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-φ22	12-φ22
250	390	405	350	355	165	125	102	203	270	28.6	24	12-φ22	12-φ26
300	440	460	400	410	178	150	125	230	320	31.8	26	12-φ22	12-φ26
350	500	520	460	470	190	150	125	260	350	31.8	26	16-φ22	16-φ26
400	565	580	515	525	216	175	140	300	390	33.34	28	16-φ26	16-φ30
450	615	640	565	585	222	175	140	335	428	38	30	20-φ26	20-φ30
500	670	715	620	650	229	210	165	373	450	41.15	32	20-φ26	20-φ33
600	780	840	725	770	267	210	165	430	520	50.7	34	20-φ30	20-φ36
700	895	910	840	840	292	300	254	470	600	55	36	24-φ30	24-φ36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-φ30	24-φ39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-φ33	28-φ39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-φ36	28-φ42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-φ37	32-φ49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-φ37	36-φ49
